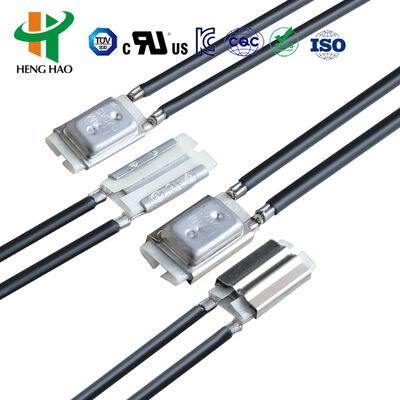

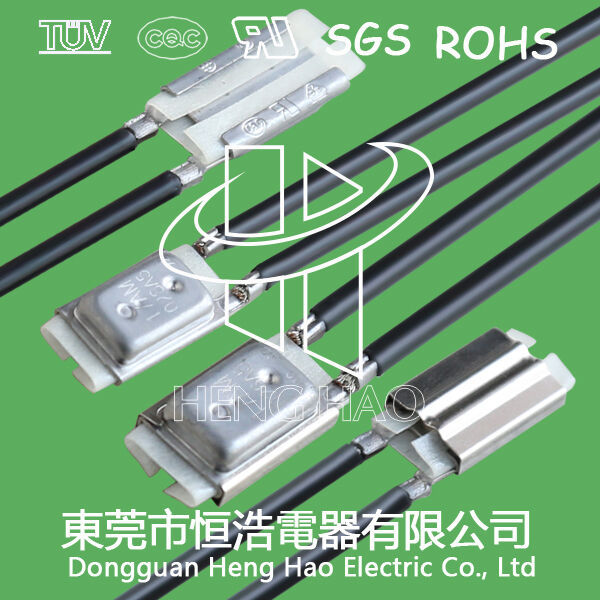

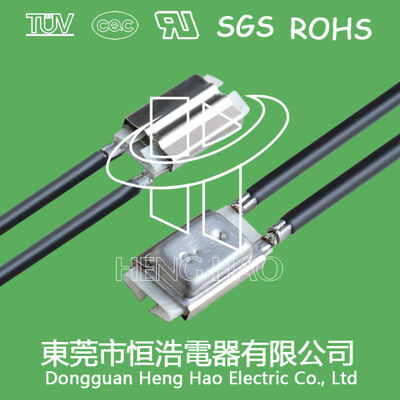

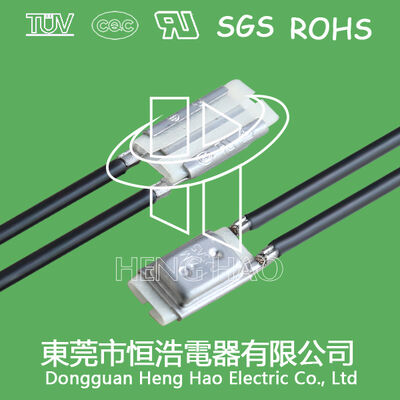

Термостат быстрого действия серии BH для трансформатора 17AM020A3
Термостат серии BH / Миниатюрный теплозащитник / Термостат с перезаряжаемой батареей
Принцип работы и структура
Термостаты серии BW & BH обеспечивают надежную защиту от чрезмерного тока и чрезмерной температуры.и функцию автоматического сбросаКогда ток проходит через чувствительный к температуре биметаллический элемент, аномальные условия заставляют биметаллический элемент менять состояние, открывая или закрывая цепь по мере необходимости.Серия BH обеспечивает повышенную безопасность без температурного задержки при внезапных явлениях с высоким током.
Технические спецификации
| Параметр |
Спецификация |
| Электрическая номинация |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Открытая температура |
(30 ~ 150) ± 5°C; увеличения на 5°C |
| Сбросить температуру |
2/3 температуры действия ±15°C (доступны спецификации на заказ) |
| Жизненный цикл |
10, 000 операций |
| Размеры |
L15mm × W7.1mm × H3.8mm |
| Свинцовые провода |
#22 3266, конец с половиной триппинга, длина 70 мм (доступны пользовательские длины) |
| UL No файла. |
E487478 |
| Сертификат CQC No. |
CQC16002142880 - Ограничения по обязательствам |
| Сертификат TUV No. |
B160592241002 |
Размеры и вариации модели
| Модель |
Дело |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
Напряжение и ток |
Свинцовые провода |
| H20 |
Из пластика |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, конец 5 мм, длина 70 мм (по желанию) |
| H21 |
Металл |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Металл |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5 мм, длина 70 мм (на заказ) |
| BH-B2D |
Из пластика |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Из пластика |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# или никелевая лента, длина 70 мм (по желанию) |
Приложения и установка
Теплозащитные устройства серии BH служат эффективными и надежными средствами безопасности для различных применений, включая:
- 1.5 лошадиных моторов
- Световые устройства и балласты
- Машины для сварки инверторами
- Электрические источники питания в режиме переключения
- Заполняемые аккумуляторы
- Переносные электроинструменты
- Балласты для люминесцентных ламп
- Различные электрические оборудование и приборы
Усиленные модели, способные выдерживать давление 3,5 МПа, подходят для встроенной установки в моторы с пластиковым покрытием.
Ссылка на код температуры
| Код |
Температура |
Код |
Температура |
| 30 |
30°C |
100 |
100°С |
| 35 |
35°С |
105 |
105°C |
| 40 |
40°C |
110 |
110°С |
| 45 |
45°C |
115 |
115°С |
| 50 |
50°C |
120 |
120°С |
| 55 |
55°С |
125 |
125°С |
| 60 |
60°C |
130 |
130°С |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°С |
150 |
150°С |
| 90 |
90°C |
|
|
Теплозащитные устройства серии BW и серии H20/H21
Принцип работы и структура
Универсальные и усовершенствованные защитные устройства серии H20 и H21 имеют большие металлические корпуса с теплопроводящими свойствами.проводящие брекеты, изоляционные стойки крепления, фиксированные контактные ленты и теплостойкие кабели.повышение температуры окружающей среды запускает биметаллический элемент для быстрого открытия контактов и отключения цепиАвтоматическое перезагрузка происходит, когда температура возвращается к безопасному уровню работы.
Технические спецификации
| Параметр |
Спецификация |
| Электрическая номинация |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Открытая температура |
(30 ~ 150) ± 5°C; увеличения на 5°C |
| Сбросить температуру |
2/3 температуры действия ±15°C (доступны спецификации на заказ) |
| Жизненный цикл |
10, 000 операций |
| Сопротивление закрытия контакта |
≤ 50 мΩ |
| Сопротивление изоляции |
≥ 100 мΩ |
| Электрическая сила |
AC1500V/1min (без сбоев или подсвечивания) |
| UL No файла. |
E487478 |
| Сертификат CQC No. |
CQC16002142880 - Ограничения по обязательствам |
| Сертификат TUV No. |
B160592241002 |
Заявления
Теплозащитные устройства серии H20 и H21 подходят для перезаряжаемых батарей, балластов, массажеров, микромоторов, трансформаторов, электроинструментов, отопительных приборов и различных инструментов.
Сертификации:UL, CQC, TUV и RoHS.
