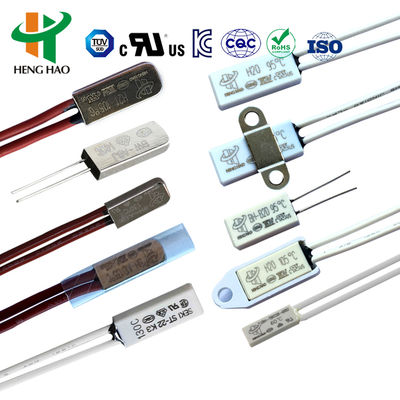

Термопредохранитель 9700K KSD9700 автоматический сброс термопредохранитель BW9700 биметаллический термостат
Серии BW и BH, которые могут защищать от перегрузки по току и перегрева, герметично закрыты, имеют небольшое внутреннее сопротивление, не создают шума и автоматически сбрасываются. Когда ток проходит через биметалл, чувствительный к температуре и току, состояние биметалла изменяется из-за перегрева или перегрузки по току, чтобы отключить цепь или включить цепь. Серия BH безопаснее обычных предохранителей, так как отсутствует задержка температурного эффекта при внезапном большом токе.
Термостат серии BHТехнические характеристики
Электрические параметры:
| Электрические параметры: |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V макс. 16A |
| Температура срабатывания |
(30~150)±5°C; шаг 5°C |
| Температура сброса |
2/3 от температуры срабатывания с допуском ±15°C. Температура сброса также может быть предоставлена в соответствии с требованиями заказчика. |
| Срок службы |
10000 раз |
| Размер |
Длина 15 мм Ширина 7,1 мм Высота 3,8 мм |
| Провод |
#22 3266, конец наполовину обжат, длина 70 мм или в соответствии с требованиями заказчика |
| Номер файла UL |
E487478 |
| Номер сертификата CQC |
CQC16002142880 |
| Номер сертификата TUV |
B160592241002 |
Термопредохранитель серии BHРазмеры
| Модель |
Корпус |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
Напряжение и ток |
Провод |
| H20 |
Пластик |
18,5 |
8 |
4 |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V макс. 10A |
#20 3135, конец 5 мм
наполовину обжат, длина 70 мм или в соответствии с требованиями заказчика
|
| H21 |
Металл |
18,5 |
7,3 |
3,8 |
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

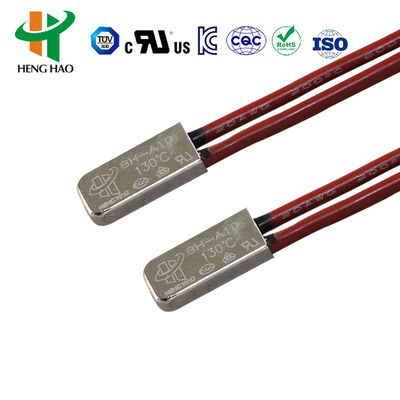

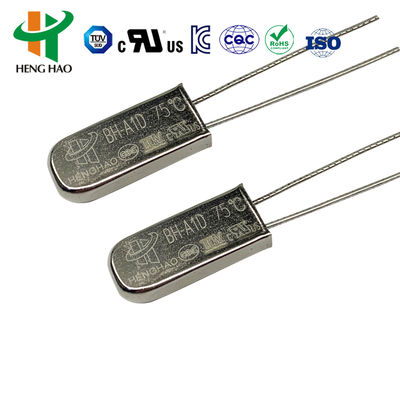

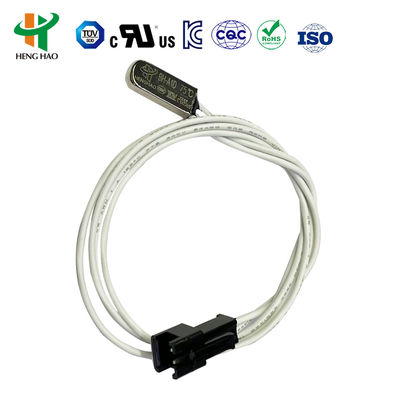

| BH-A1D |
Металл |
15 |
6,6 |
3,2 |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5 мм
наполовину обжат, длина 70 мм или в соответствии с требованиями заказчика
|

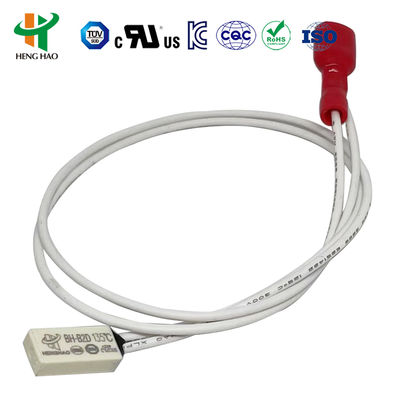

| BH-B2D |
Пластик |
15 |
7,1 |
3,8 |
| BH-TB02B-B8D |
Пластик |
15 |
5,2 |
2,4 |
DC-12V макс. 4A; DC-24V макс. 3A; AC-125V макс. 3A; AC-250V макс. 2A |
3266-AWG24#, 3135-AWG24# или никелевая полоса обычно, длина 70 мм или в соответствии с требованиями заказчика |
Термостат серии BHПрименение и инструкция
Термопредохранители серии BH, эффективные надежные предохранители и устройства сигнализации, широко используются в различных типах двигателей мощностью 1,5 л.с., осветительных приборах, сварочных инверторах, импульсных источниках питания, аккумуляторных батареях, балластах люминесцентных ламп, портативных электроинструментах, электроприборах и другом электрооборудовании для предотвращения перегрузки по току и перегрева, вызванных ненормальным рабочим состоянием. Усиленные типы, выдерживающие давление 3,5 МПа, подходят для встроенной установки двигателей с пластиковым покрытием.
| Код |
Температура |
Код |
Температура |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
Термостат серии BW / KSD9700 термопредохранитель / BW9700 термопредохранитель
Термостат серии H20, H21Принцип работы и структура
Универсальные и улучшенные предохранители серий H20, H21 с большим металлическим корпусом состоят из теплопроводящего металлического корпуса, биметаллических деталей, приваренных с помощью серебряного сплава, контактной точки, проводящего кронштейна, изоляционной фиксирующей стойки, фиксированной контактной полосы и термостойкого кабеля. В случае ненормальной работы, с увеличением температуры окружающей среды до заданного значения, биметаллические детали выполняют быстрое действие, открывают контактную точку и отключают цепь. Когда устройство охлаждается до температуры безопасной работы, контактная точка автоматически замыкается и возобновляет нормальную работу.
Термопредохранитель серии H20, H21Технические характеристики
| Электрические параметры: |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V макс. 16A |
| Температура срабатывания |
(30~150)±5°C; шаг 5°C |
| Температура сброса |
2/3 от температуры срабатывания с допуском ±15°C. Температура сброса также может быть предоставлена в соответствии с требованиями заказчика. |
| Срок службы |
10000 раз |
| Сопротивление замыкания контактов: |
≤50mΩ |
| Сопротивление изоляции: |
≥100mΩ |
| Электрическая прочность: |
- AC1500V/1мин без явлений пробоя и перекрытия.
|
| Номер файла UL |
E487478 |
| Номер сертификата CQC |
CQC16002142880 |
| Номер сертификата TUV |
B160592241002 |
Термопредохранитель серии H20, H21Размеры
| Модель |
Корпус |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
Напряжение и ток |
Провод |
| H20 |
Пластик |
18,5 |
8 |
4 |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V макс. 10A |
#20 3135, конец 5 мм
наполовину обжат, длина 70 мм или в соответствии с требованиями заказчика
|
| H21 |
Металл |
18,5 |
7,3 |
3,8 |
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Металл |
15 |
6,6 |
3,2 |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5 мм
наполовину обжат, длина 70 мм или в соответствии с требованиями заказчика
|
| BH-B2D |
Пластик |
15 |
7,1 |
3,8 |
| BH-TB02B-B8D |
Пластик |
15 |
5,2 |
2,4 |
DC-12V макс. 4A; DC-24V макс. 3A; AC-125V макс. 3A; AC-250V макс. 2A |
3266-AWG24#, 3135-AWG24# или никелевая полоса обычно, длина 70 мм или в соответствии с требованиями заказчика |
H20, H21Применение термопредохранителей серии
Серия H20, H21 применима к перезаряжаемым батареям, балластам, массажерам, микромоторам, трансформаторам, электроинструментам, нагревательным электроприборам и приборам и т. д.
Продукт имеет сертификацию UL, CQC, TUV и RoHS.
