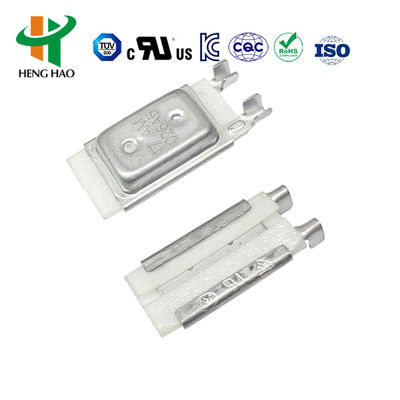

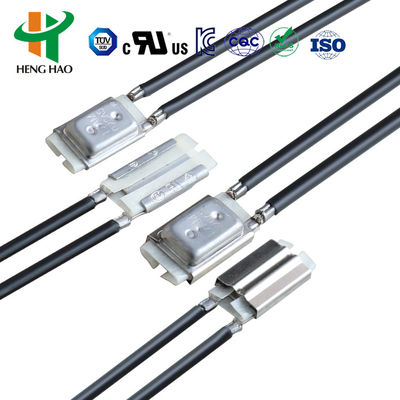

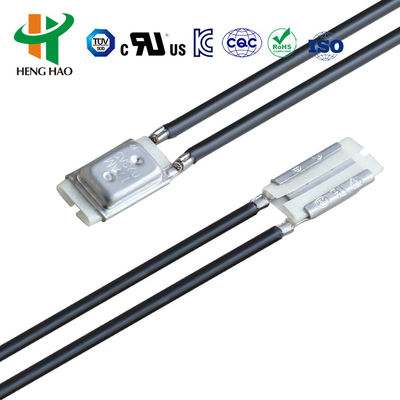

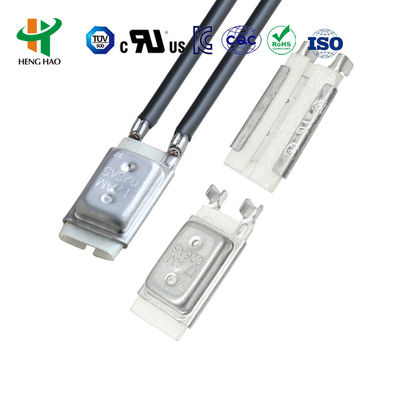

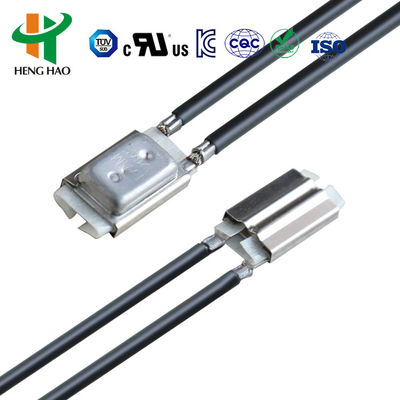

Автоматический сброс термопредохранителя, термовыключатель, температурный выключатель
17AM - это тепловая защита от избыточного тока с компактным дизайном, обеспечивающая быстрое и точное срабатывание. Мы можем приклепать различные типы выводов в соответствии с требованиями заказчиков.
Технические характеристики термозащиты 17AM
- Электрические параметры и токи: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Циклы срока службы контактов: AC-125V 15A, AC-250V 10A более 10 000 циклов; AC-125V 5A более 100 000 циклов
- Диапазон рабочих температур: 50-180°C
- Допуск по температуре: ±2°C±3°C±5°C
- Температура сброса: 10~45 градусов при снижении температуры выключения
- Время работы: более 10 000 раз
Система кодирования
17AM XXX A/B 5 A,B,C,D...Z
(17AMH): Номер серии продукта
(XXX): Температура отключения в °C Код
(A/B): A: Клеммы в одном направлении / B: Клеммы в противоположном направлении
(5): Код допуска по температуре OFF
(A,B,C,D...Z): Различные типы соединительных проводов
Температура отключения в °C Код
| Градусы °C |
Код |
Градусы °C |
Код |
Градусы °C |
Код |
Градусы °C |
Код |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
Термозащитный выключатель обычно расположен на корпусах компрессоров A/C. Он используется для предотвращения повреждения компрессора (перегрева) из-за внутреннего трения. Этот выключатель определяет температуру корпуса компрессора, и как только эта температура достигает предопределенного значения, он прерывает электрическую цепь к компрессору.
Как термозащитный выключатель защищает от перегрузки?
Термозащитный выключатель защищает от перегрузки. Для создания этого типа перегрузки латунный вал помещается внутрь латунной трубки. В этих реле перегрузки (также называемых «реле с паяльным горшком») ток двигателя проходит через небольшую обмотку нагревателя.
Чертежи изделий
Применение термозащиты 17AM
Все виды двигателей, коммутаторы для люминесцентных ламп, трансформаторы, ламинаторы, лампы и освещение, трансформаторы, машины для герметизации крышек и различные бытовые приборы.
Термозащита / термостат 17AMH
Может использоваться вместо термозащиты KLIXON 17AM. Для получения дополнительной информации посетите наш веб-сайт:
www.thermostat-cn.com
