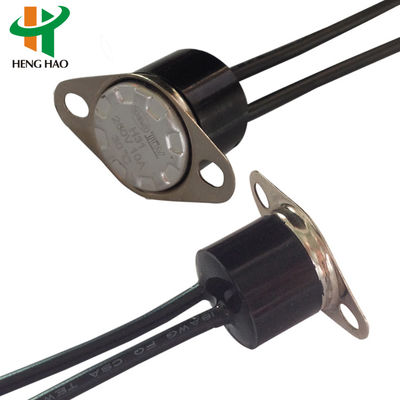

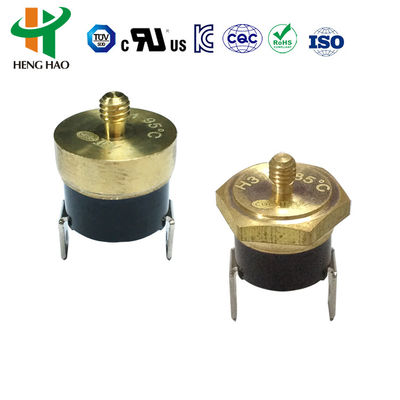

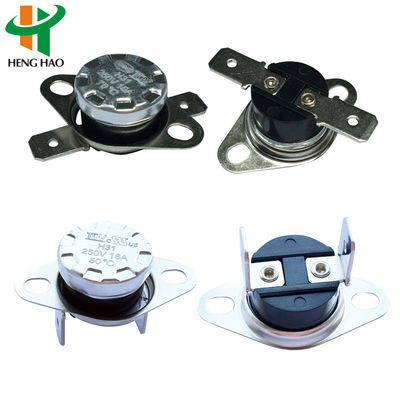

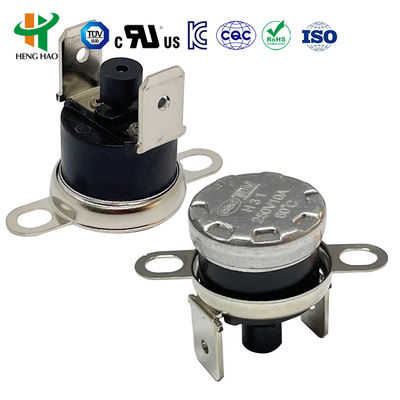

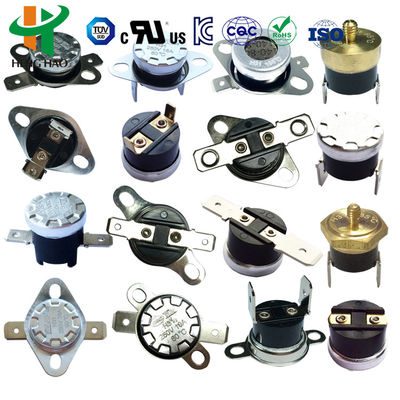

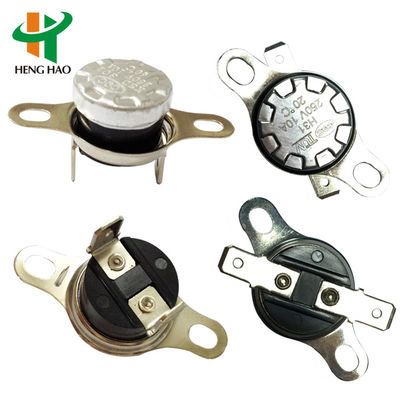

Термовыключатель, термостат, автоматический сброс, термопредохранитель, терморегулируемый выключатель
Термостат серии KSD работает по принципу срабатывания биметаллических дисков при обнаружении изменений температуры. Это щелчковое действие активирует внутренние контакты для размыкания или замыкания цепи. Основные характеристики включают фиксированные рабочие температуры, надежное щелчковое действие, минимальное перекрытие, увеличенный срок службы и снижение радиопомех.
Технические характеристики термостата KSD302
| Параметр |
Спецификация |
| Напряжение и ток |
AC 125 В макс. 15 А; AC250 В 5 А 10 А 15 А макс. 16 А |
| Температура срабатывания |
0~250℃ |
| Разница температур восстановления и срабатывания |
от 0 до 25 градусов, или по запросу клиента |
| Отклонение температуры |
±3 / ±5 / ±10 градусов или по запросу клиента |
| Сопротивление цепи |
≤50mΩ (начальное значение) |
| Сопротивление изоляции |
AC50 Гц 1500 В / мин, без пробоя (Нормальное состояние) |
| Жизненный цикл |
≥100000 раз |
| Тип контакта |
Нормально замкнутый или нормально разомкнутый |
| Монтажный кронштейн |
Подвижный или неподвижный |
| Тип клеммы |
187 серии 4,8*0,5 мм и 4,8*0,8 мм, 250 серии 6,3*0,8 мм |
| Угол клеммы |
Угол изгиба: 0~90°C опционально |
| Корпус |
Пластик или керамика |
| Поверхность датчика температуры |
Алюминиевый колпачок или медная головка |
KSD302 Автоматический сброс против типов ручного сброса
Тип ручного сброса
Компоненты измерения температуры состоят из биметаллической полосы. Когда температура достигает диапазона срабатывания, она быстро отключается. Контактная точка не может сброситься автоматически - требуется ручной сброс нажатием кнопки сброса, когда температура падает на 20°C (рекомендуется усилие 4-6 Н). Убедитесь, что между кнопкой сброса и крышкой имеется зазор не менее 20,4 мм.
Тип автоматического сброса
Компоненты измерения температуры состоят из биметаллической полосы. Когда температура достигает диапазона срабатывания, она быстро отключается. Контактная точка автоматически сбрасывается, когда температура падает до указанной точки.
Настройки температуры
| Температура открытия |
Температура сброса |
Температура открытия |
Температура сброса |
Температура открытия |
Температура сброса |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
| 15℃±5℃ |
5℃±5℃ |
125℃±5℃ |
105℃±10℃ |
235℃±5℃ |
205℃±10℃ |
| 20℃±5℃ |
5℃±5℃ |
130℃±5℃ |
110℃±10℃ |
240℃±5℃ |
210℃±10℃ |
| 25℃±5℃ |
10℃±5℃ |
135℃±5℃ |
115℃±10℃ |
245℃±5℃ |
215℃±10℃ |
| 30℃±5℃ |
15℃±5℃ |
140℃±5℃ |
120℃±10℃ |
250℃±5℃ |
220℃±10℃ |
Доступны пользовательские настройки температуры в соответствии с требованиями клиента.
Сертификаты: одобрено UL, CQC, TUV и RoHS.
Технические характеристики термостата KSD301
Электрические параметры:
AC 125 В макс. 15 А; AC250 В 5 А 10 А 15 А макс. 16 А
Температура срабатывания:
-10~300℃
Отклонение температуры:
±3 / ±5 / ±10℃ или на заказ
Сопротивление цепи:
≤50mΩ (начальное значение)
Сопротивление изоляции:
≥100mΩ (DC500V Нормальное состояние)
Диэлектрическая прочность:
AC50 Гц 1500 В/мин, без пробоя (Нормальное состояние)
Жизненный цикл:
≥100 000 операций
Применение
Широко используется в бытовой технике, включая кофеварки, тостеры, ламинаторы, электрические чайники, паровые утюги, микроволновые печи, диспенсеры для воды и многое другое.
Сертификаты: одобрено UL, CQC, VDE и RoHS.
