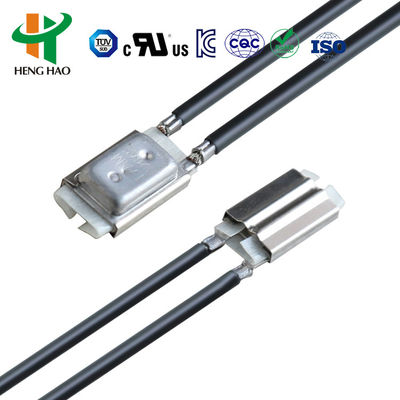

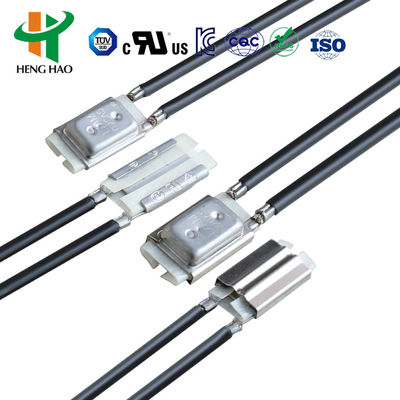

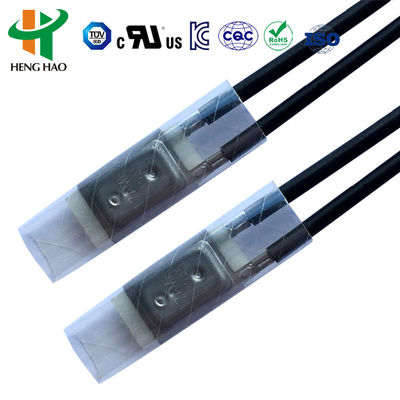

17AM035A5 250В 10A 17AM Термостат, Температурный выключатель, Регулятор температуры
Описание продукта
17AM - это тепловая защита от перегрузки по току с компактным дизайном, обеспечивающая быстрое и точное срабатывание. Мы можем приклепать различные типы выводов в соответствии с требованиями заказчиков.
Технические характеристики
- Электрические параметры и токи: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Циклы срока службы контактов: AC-125V 15A, AC-250V 10A более 10 000 циклов; AC-125V 5A более 100 000 циклов
- Диапазон рабочих температур: 50-180°C
- Допуск по температуре: ±2°C±3°C±5°C
- Температура сброса: 10~45 градусов при снижении температуры выключения
- Рабочие циклы: Более 10000 раз
Система кодирования
17AM XXX A/B 5 A,B,C,D...Z
(17AMH): Номер серии продукта
(XXX): Температура отключения в °C Код
(A/B): A: Клеммы в одном направлении / B: Клеммы в противоположном направлении
(5): Код допуска по температуре отключения
(A,B,C,D...Z): Различные типы соединительных проводов
Коды температуры отключения
| Градусы °C |
Код |
Градусы °C |
Код |
Градусы °C |
Код |
Градусы °C |
Код |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
Чертежи изделий
Применение
Тепловая защита 17AM подходит для различных двигателей, коммутаторов люминесцентных ламп, трансформаторов, ламинаторов, ламп и освещения, машин для герметизации крышек и различных бытовых приборов.
Тип работы с ручным сбросом
Температурные датчики состоят из биметаллической полосы. Когда температура достигает рабочего диапазона, она быстро перескакивает и отключается. Контактная точка не может сброситься, пока цепь не будет повторно подключена нажатием кнопки сброса, когда температура снизится до фиксированной точки.
Примечание: 1. Этот термостат с ручным сбросом может сброситься, когда температура снизится на 20°C после срабатывания при нажатии кнопки сброса (рекомендуется 4~6 Н). 2. Для нормальной работы расстояние между кнопкой сброса и закрывающей крышкой должно быть не менее 20,4 мм.
Сертифицировано UL, CQC, VDE и RoHS. Поставщик термостатов, тепловой защиты, производитель тепловой защиты.
