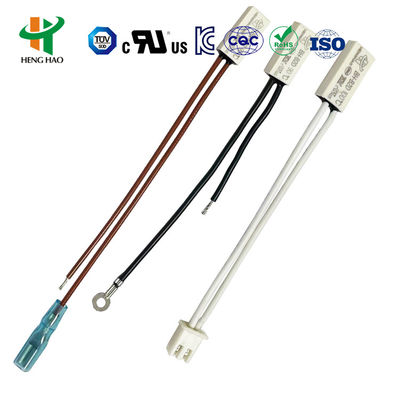

KSD9700 Контроллер температуры Управляемый переключатель BW-ECP BW-ECM Биметаллический термостат
Серия BW & BH, которая может защитить от перенапряжения и перенапряжения, плотно запечатана, небольшое внутреннее сопротивление, без шума и автоматически перезагружается.При потоке через биметалл, чувствительный к температуре и току, состояние биметалла будет изменено чрезмерной температурой или чрезмерным током, чтобы отключить схему или включить схему.поскольку нет температурного эффекта задержки при условии внезапного большого тока.
Спецификация термостата серии KSD9700
| Электрическая номинация |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Открытая температура |
(30 ~ 150) ± 5°C; 5°C на шаг |
| Сбросить температуру |
2/3 от температуры действия с допустимым значениями ±15°C. Температура перезагрузки также может быть предоставлена в соответствии с требованиями заказчика. |
| Время службы |
10000 раз |
| Размер |
L15mm W7.1mm H3.8mm |
| Свинцовый провод |
# 22 3266, конец половины триппинга, длина 70 мм, или в соответствии с требованиями клиента |
| UL Файл No |
E487478 |
| Сертификат CQC No |
CQC16002142880 - Ограничения по обязательствам |
| Сертификат TUV No |
B160592241002 |

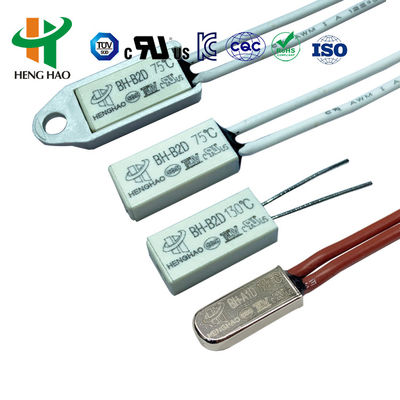

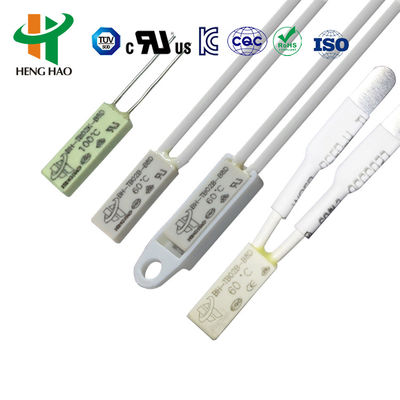

Размер теплозащитного устройства серии BH
| Модель |
Дело |
Длина ((мм) |
Ширина ((мм) |
Высота ((мм) |
Vol.&Current |
Свинцовый провод |
| H20 |
Из пластика |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
# 20 3135, конец 5 мм полуопущение, длина 70 мм, или в соответствии с требованиями клиента |
| H21 |
Металл |
18.5 |
7.3 |
3.8 |
|
|
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Металл |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5 мм наполовину триппинг, длина 70 мм, или в соответствии с требованиями клиента |
| BH-B2D |
Из пластика |
15 |
7.1 |
3.8 |
|
|
| BH-TB02B-B8D |
Из пластика |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# или никелевая лента обычно, длина 70 мм или в соответствии с требованиями клиента |
Ссылка на код температуры
| Код |
Температура |
Код |
Температура |
| 30 |
30°C |
100 |
100°С |
| 35 |
35°С |
105 |
105°C |
| 40 |
40°C |
110 |
110°С |
| 45 |
45°C |
115 |
115°С |
| 50 |
50°C |
120 |
120°С |
| 55 |
55°С |
125 |
125°С |
| 60 |
60°C |
130 |
130°С |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°С |
| 85 |
85°С |
150 |
150°С |
| 90 |
90°C |
|
|
Применение и инструкция
Тепловые защитные устройства серии BH, эффективные надежные защитные устройства безопасности и устройства сигнализации широко используются в различных типах двигателей мощностью 1,5 л.с., осветительных устройств, инверторных сварочных машин, коммутаторов,аккумуляторная батарея, балласты люминесцентных ламп, портативные электроинструменты, электрические приборы и другое электрическое оборудование для предотвращения перенапряжения и перегрева, вызванного ненормальным состоянием работы.Усиленные типы, способные выдерживать давление 3.5 МПа пригодны для встроенной установки мотора с пластиковым покрытием.

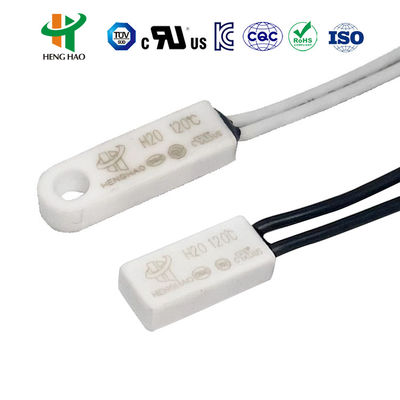

Принцип и структура термостата серии H20,H21
H20,H21 серийные универсальные и усовершенствованные защитные устройства с большим металлическим корпусом состоят из теплопроводящего металлического корпуса, биметаллических частей, сварных с точки соприкосновения серебряного сплава,проводящий кранВ случае аномальной работы вместе с повышением температуры окружающей среды до установленного значения,Биметаллические части быстро действуют.Когда устройство охлаждается до температуры для безопасной работы, точка контакта автоматически закрывается и восстанавливает нормальную работу.
Удостоверение продукции UL, CQC, TUV и RoHS.
