Подробная информация о продукте:
|
| Жизненный цикл: | 100000 циклов | Напряжение тока & течение: | 250V 16A |
|---|---|---|---|
| Тип контакта: | обычно закрытые или обычно открытые | Тип переключателя: | Автоматическое или ручное перезагрузка |
| Температурный диапазон: | 0-250℃ | Дело: | Бакелит |
| Высокий свет: | Термостат KSD9700 TB02-BB8D,контролер температуры KSD9700 H20 |
||

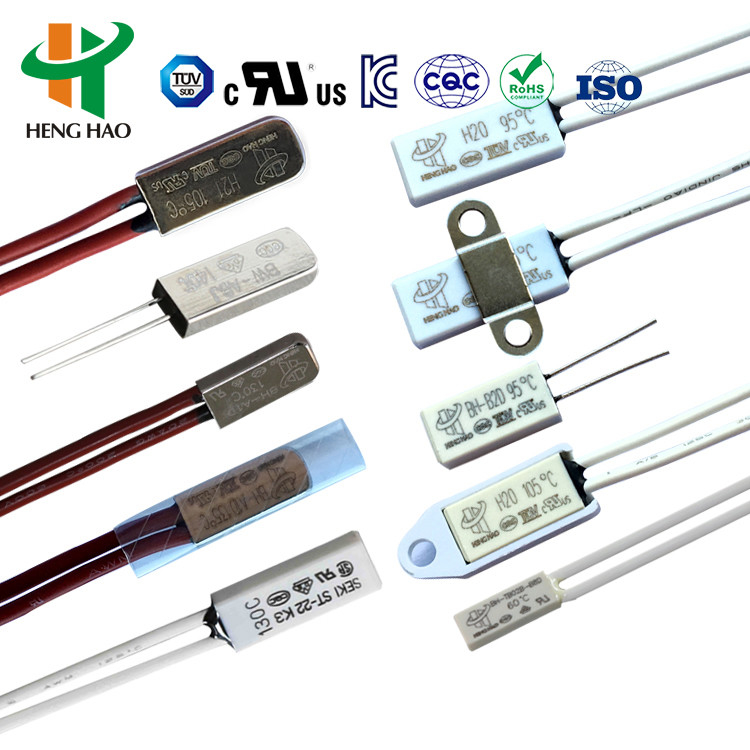

Термостат серии BH/Миниатюрный теплозащитный прибор/Термостат с перезаряжаемой батареей
Термостат серии BHПринцип и структура
Серия BW & BH, которая может защитить от перенапряжения и перенапряжения, плотно запечатана, небольшое внутреннее сопротивление, без шума и автоматически перезагружается.При потоке через биметалл, чувствительный к температуре и току, состояние биметалла будет изменено чрезмерной температурой или чрезмерным током, чтобы отключить схему или включить схему.поскольку нет температурного эффекта задержки при условии внезапного большого тока.
Термостат серии BHСпецификация
Электрическая характеристика:
| Электрическая номинация | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Открытая температура | (30 ~ 150) ± 5°C; 5°C на шаг |
| Сбросить температуру | 2/3 от температуры действия с допустимым значениями ±15°C. Температура перезагрузки также может быть предоставлена в соответствии с требованиями заказчика. |
| Время службы | 10000 раз |
| Размер | L15mm W7.1mm H3.8mm |
| Свинцовый провод | # 22 3266, конец половины триппинга, длина 70 мм, или в соответствии с требованиями клиента |
| UL Файл No | E487478 |
| Сертификат CQC No | CQC16002142880 - Ограничения по обязательствам |
| Сертификат TUV No | B160592241002 |
Теплозащитные устройства серии BHРазмер
| Модель | Дело | Длина ((мм) | ширина ((мм) | Высота ((мм) | Vol.&Current | Свинцовый провод |
| H20 | Из пластика | 18.5 | 8 | 4 | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, конец 5 мм Половина триппинга, длина 70 мм, или в соответствии с требованиями клиента |
| H21 | Металл | 18.5 | 7.3 | 3.8 | ||
| H21 | Металл | 20 | 8 | 4 | AC250V 20A | # 16 3135 |
| BH-A1D | Металл | 15 | 6.6 | 3.2 | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5 мм Половина триппинга, длина 70 мм, или в соответствии с требованиями клиента |
| BH-B2D | Из пластика | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Из пластика | 15 | 5.2 | 2.4 | DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A | 3266-AWG24#, 3135-AWG24# или никелевая лента обычно, длина 70 мм или в соответствии с требованиями клиента |
Термостат серии BHПрименение и инструкция
Теплозащитные устройства серии BH,эффективные надежные защитные устройства и сигнализационные устройства, широко используются в различных типах двигателей мощностью 1,5 л.с.,осветительное устройство, инверторная сварочная машина, переключатель питания,аккумуляторная батарея, балласты люминесцентных ламп,портативные электроинструменты, электрические приборы и другое электрическое оборудование для предотвращения перенапряжения и перегрева, вызванного ненормальным рабочим состоянием.5 МПа подходят для встроенной установки мотора с пластиковым покрытием.
| Код | Температура | Код | Температура |
| 30 | 30°C | 100 | 100°С |
| 35 | 35°С | 105 | 105°C |
| 40 | 40°C | 110 | 110°С |
| 45 | 45°C | 115 | 115°С |
| 50 | 50°C | 120 | 120°С |
| 55 | 55°С | 125 | 125°С |
| 60 | 60°C | 130 | 130°С |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°С |
| 85 | 85°C | 150 | 150°С |
| 90 | 90°C |
Термостат серии BW/KSD9700 Теплозащитный прибор/BW9700 защитник от температуры
Термостат серии H20,H21Принцип и структура
H20,H21серийные универсальные и усовершенствованные защитные устройства с большим металлическим корпусом состоят из теплопроводящего металлического корпуса, биметаллических частей, сварных с точки соприкосновения серебряного сплава,проводящий кранВ случае аномальной работы вместе с повышением температуры окружающей среды до установленного значения,Биметаллические части быстро действуют.Когда устройство охлаждается до температуры для безопасной работы, точка контакта автоматически закрывается и восстанавливает нормальную работу.
Теплозащитный прибор серии H20,H21Спецификация
| Электрическая номинация | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Открытая температура | (30 ~ 150) ± 5°C; 5°C на шаг |
| Сбросить температуру | 2/3 от температуры действия с допустимым значениями ±15°C. Температура перезагрузки также может быть предоставлена в соответствии с требованиями заказчика. |
| Время службы | 10000 раз |
| Контактное сопротивление закрытия: | ≤ 50 мΩ |
| Сопротивление изоляции: | ≥ 100 мΩ |
| Электрическая мощность: |
|
| UL Файл No | E487478 |
| Сертификат CQC No | CQC16002142880 - Ограничения по обязательствам |
| Сертификат TUV No | B160592241002 |
Теплозащитный прибор серии H20,H21s Размер
| Модель | Дело | Длина ((мм) | ширина ((мм) | Высота ((мм) | Vol.&Current | Свинцовый провод |
| H20 | Из пластика | 18.5 | 8 | 4 | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, конец 5 мм Половина триппинга, длина 70 мм, или в соответствии с требованиями клиента |
| H21 | Металл | 18.5 | 7.3 | 3.8 | ||
| H21 | Металл | 20 | 8 | 4 | AC250V 20A | # 16 3135 |
| BH-A1D | Металл | 15 | 6.6 | 3.2 | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5 мм Половина триппинга, длина 70 мм, или в соответствии с требованиями клиента |
| BH-B2D | Из пластика | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Из пластика | 15 | 5.2 | 2.4 | DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A | 3266-AWG24#, 3135-AWG24# или никелевая лента обычно, длина 70 мм или в соответствии с требованиями клиента |
H20,H21Серийный защитник от температуры Применение
Серия H20, H21 применима к заряжаемым аккумуляторам, балласту, массажеру, микромотору, трансформатору, электрическим инструментам, теплоэлектрическим приборам и приборам и т.д.
Продукт UL,CQC,TUV и RoHS сертификации.
