Термостат серии BH/термостат миниатюрного термального протектора/перезаряжаемые батареи
Принцип и структура термостата серии BH
Серия BW & BH которая может защитить против перегрузок по току и сверх-температура загерметизирована твердо, небольшое внутреннее сопротивление, никакой шум и переустановить автоматически. Когда настоящий сквозной биметалл которое чувствительно к температуре и настоящее, состояние биметалла будет изменен сверх-температурой или перегрузками по току для того чтобы отрезать с цепи или переключателя на цепи. Серии BH более безопасны чем нормальные протекторы, по мере того как никакое запаздывание влияния температуры под состоянием неожиданного большого течения.
Спецификация термостата серии BH
Электрическая оценка:
| Электрическая оценка |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V максимальное 16A |
| Открытая температура |
(30~150) ±5°C; 5°C шаг |
| Температура возврата |
2/3 температуры действия с допуском ±15°C. переустановило температуру можно также обеспечить согласно требованию к клиентов. |
| Времена жизни |
10000 раз |
| Размер |
L15mm W7.1mm H3.8mm |
| Подводящий провод |
#22 3266, половина задействуя, длина конца 70mm, или согласно клиенту требуйте |
| Файл UL нет |
E487478 |
| Сертификат CQC нет |
CQC16002142880 |
| Сертификат TUV нет |
B160592241002 |
Размер термального протектора серии BH
| Модель |
Случай |
Длина (mm) |
ширина (mm) |
Максимум (mm) |
Vol.&Current |
Подводящий провод |
| H20 |
Пластмасса |
18,5 |
8 |
4 |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V максимальное 10A |
#20 3135, конец 5mm
половина задействуя, длина 70mm, или согласно клиенту требуйте
|
| H21 |
Металл |
18,5 |
7,3 |
3,8 |
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Металл |
15 |
6,6 |
3,2 |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5mm
половина задействуя, длина 70mm, или согласно клиенту требуйте
|

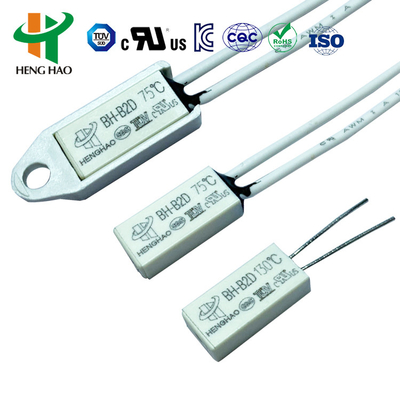

| BH-B2D |
Пластмасса |
15 |
7,1 |
3,8 |
| BH-TB02B-B8D |
Пластмасса |
15 |
5,2 |
2,4 |
DC-12V максимальное 4A; DC-24V максимальное 3A; AC-125V максимальное 3A; AC-250V максимальное 2A |
3266-AWG24#, 3135-AWG24# или прокладка никеля нормально, длина 70 mm или согласно клиенту требуют |
Применение и инструкция термостата серии BH
Протекторы серии BH термальные, эффективный надежный протектор безопасностью и приборы сигнала тревоги, широко использованы в различных типах 1,5 мотора лошадиной силы, прибор освещения, сварочный аппарат инвертора, сила переключателя, перезаряжаемые блок батарей, балласты люминесцентной лампы, портативные электрические инструменты, электрические приборы и другое электрическое оборудование предотвратить от перегрузок по току & перегревать причиненных анормалным состоянием работы. Принуженные типы которые могут выдержать давление 3.5MPa приспособлены для строени-в-установки пластикового покрытого мотора.
| Код |
Температура |
Код |
Температура |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
Протектор температурыпротектор/BW9700 термостата серии BW/KSD9700термальный
Принцип термостата серии H20, H21 и структуры
H20, H21serial всеобщие и увеличенные протекторы с большим кожухом металла составлены термального проводного кожуха металла, биметаллические части сварили с точкой соприкосновения серебряного сплава, проводным кронштейном, стойкой фиксирования изоляции, прокладкой неподвижного контакта и кабелем сопротивления жары. В случае анормалной деятельности, вместе с ростом температуры окружающей среды к установленному значению, биметаллические части выполняют быстрое действие, раскрывают точку соприкосновения, и отключают цепь. Когда прибор охлажен к температуре для безопасной работы, воля точки соприкосновения автоматически закрывает и берет нормальное функционирование.
H20, спецификация термального протектора H21series
| Электрическая оценка |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V максимальное 16A |
| Открытая температура |
(30~150) ±5°C; 5°C шаг |
| Температура возврата |
2/3 температуры действия с допуском ±15°C. переустановило температуру можно также обеспечить согласно требованию к клиентов. |
| Времена жизни |
10000 раз |
| Сопротивление закрытия контакта: |
≤50mΩ |
| Сопротивление изоляции: |
≥100mΩ |
| Электрическая прочность: |
- AC1500V/1min свободное от явлений спуска и flashover перерыва.
|
| Файл UL нет |
E487478 |
| Сертификат CQC нет |
CQC16002142880 |
| Сертификат TUV нет |
B160592241002 |
H20, размер термального протектора H21series
| Модель |
Случай |
Длина (mm) |
ширина (mm) |
Максимум (mm) |
Vol.&Current |
Подводящий провод |
| H20 |
Пластмасса |
18,5 |
8 |
4 |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V максимальное 10A |
#20 3135, конец 5mm
половина задействуя, длина 70mm, или согласно клиенту требуйте
|
| H21 |
Металл |
18,5 |
7,3 |
3,8 |
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Металл |
15 |
6,6 |
3,2 |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5mm
половина задействуя, длина 70mm, или согласно клиенту требуйте
|
| BH-B2D |
Пластмасса |
15 |
7,1 |
3,8 |
| BH-TB02B-B8D |
Пластмасса |
15 |
5,2 |
2,4 |
DC-12V максимальное 4A; DC-24V максимальное 3A; AC-125V максимальное 3A; AC-250V максимальное 2A |
3266-AWG24#, 3135-AWG24# или прокладка никеля нормально, длина 70 mm или согласно клиенту требуют |
H20, применение протектора температуры H21series
H20, H21series применимо к chargeable батарее, балласту, massager, микро- мотору, трансформатору, электрическим инструментам, прибору жары электрическим и аппаратуре etc.
UL продукта, CQC, TUV и утверждение аттестации RoHS.
