Протектор температурыпротектор/BW9700 термостата серии BW/KSD9700термальный
Принцип термостата серии H20, H21 и структуры
H20, H21serial всеобщие и увеличенные протекторы с большим кожухом металла составлены термального проводного кожуха металла, биметаллические части сварили с точкой соприкосновения серебряного сплава, проводным кронштейном, стойкой фиксирования изоляции, прокладкой неподвижного контакта и кабелем сопротивления жары. В случае анормалной деятельности, вместе с ростом температуры окружающей среды к установленному значению, биметаллические части выполняют быстрое действие, раскрывают точку соприкосновения, и отключают цепь. Когда прибор охлажен к температуре для безопасной работы, воля точки соприкосновения автоматически закрывает и берет нормальное функционирование.
H20, спецификация термального протектора H21series
| Электрическая оценка |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V максимальное 16A |
| Открытая температура |
(30~150) ±5°C; 5°C шаг |
| Температура возврата |
2/3 температуры действия с допуском ±15°C. переустановило температуру можно также обеспечить согласно требованию к клиентов. |
| Времена жизни |
10000 раз |
| Сопротивление закрытия контакта: |
≤50mΩ |
| Сопротивление изоляции: |
≥100mΩ |
| Электрическая прочность: |
- AC1500V/1min свободное от явлений спуска и flashover перерыва.
|
| Файл UL нет |
E487478 |
| Сертификат CQC нет |
CQC16002142880 |
| Сертификат TUV нет |
B160592241002 |
H20, размер термального протектора H21series
| Модель |
Случай |
Длина (mm) |
ширина (mm) |
Максимум (mm) |
Vol.&Current |
Подводящий провод |
| H20 |
Пластмасса |
18,5 |
8 |
4 |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V максимальное 10A |
#20 3135, конец 5mm
половина задействуя, длина 70mm, или согласно клиенту требуйте
|

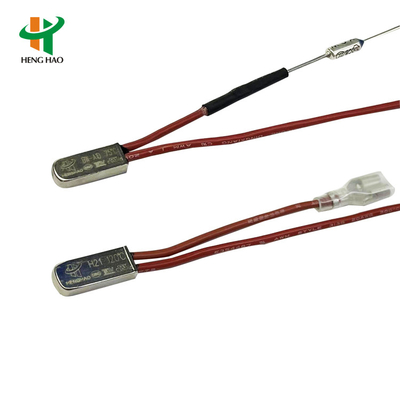

| H21 |
Металл |
18,5 |
7,3 |
3,8 |
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

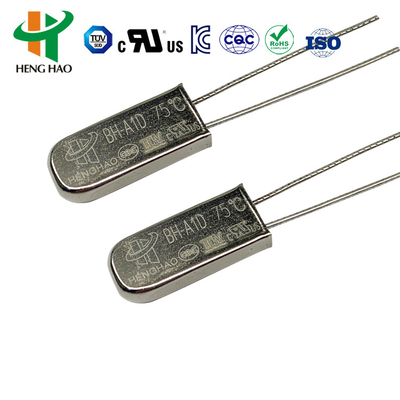

| BH-A1D |
Металл |
15 |
6,6 |
3,2 |
DC-12V максимальное 12A; DC-24V максимальное 10A; AC-125V максимальное 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5mm
половина задействуя, длина 70mm, или согласно клиенту требуйте
|

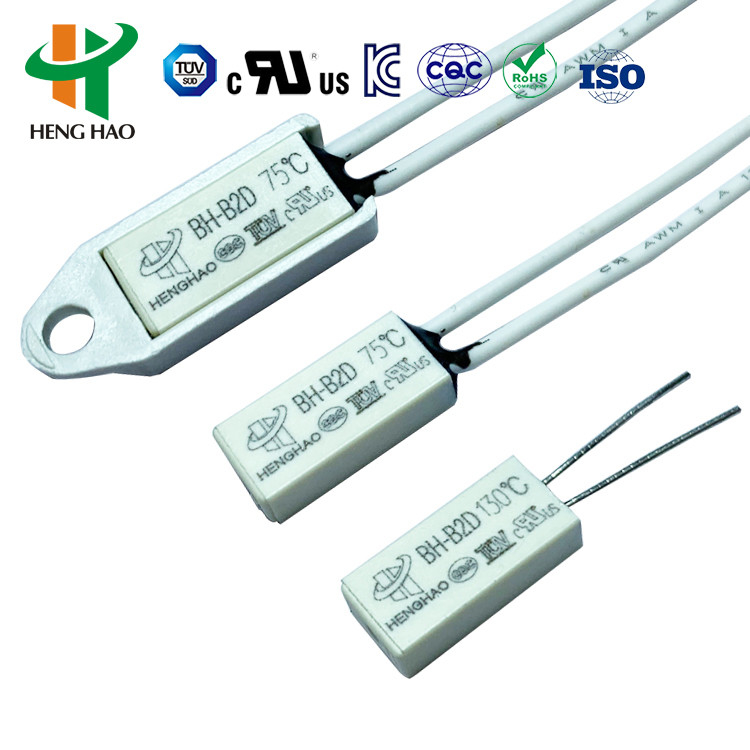

| BH-B2D |
Пластмасса |
15 |
7,1 |
3,8 |

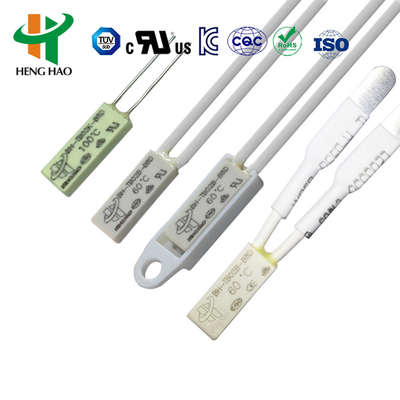

| BH-TB02B-B8D |
Пластмасса |
15 |
5,2 |
2,4 |
DC-12V максимальное 4A; DC-24V максимальное 3A; AC-125V максимальное 3A; AC-250V максимальное 2A |
3266-AWG24#, 3135-AWG24# или прокладка никеля нормально, длина 70 mm или согласно клиенту требуют |
H20, применение протектора температуры H21series
H20, H21series применимо к chargeable батарее, балласту, massager, микро- мотору, трансформатору, электрическим инструментам, прибору жары электрическим и аппаратуре etc.
3.1. Тип возврата вручную: Температура воспринимая компоненты состоит из биметаллической пластинки. Когда температура достигла диапазон температур действия, она поскачет быстро и передвижные разъединения диска. Когда температура склоняет к фиксированному пункту температуры, точка соприкосновения не будет мочь переустановить до заново соединять цепь путем нажатие кнопки сброса. И после этого точки соприкосновения взять, достигающ цель соединять или отключать цепь и перезагрузки цепи возвратом вручную. (Незлое напоминание: тип 1.This термостата возврата вручную может переустановить когда температура склоняет °C 20 после щелчкового действия путем отжимать кнопку сброса. И 4~6 n будут целесообразно; пожалуйста не используйте слишком много прочности. 2. Обеспечить нормальную функцию, расстояние между кнопкой сброса и близкой крышкой не должно быть чем 20.4mm. )
3.2. Тип возврата вручную: Температура воспринимая компоненты состоит из биметаллической пластинки. Когда температура достигла диапазон температур действия, она поскачет быстро и передвижные разъединения диска. Когда температура склоняет к фиксированному пункту температуры, точка соприкосновения может автоматическая работа возврата и начала.
UL продукта, CQC, TUV и утверждение аттестации RoHS.
