Терморегулирующий переключатель KSD9700, терморегулятор Kw9700, термовыключатель
Принцип и конструкция термозащиты KSD9700
Универсальные и усиленные термозащиты серий H20 и H21 с большим металлическим корпусом состоят из теплопроводящего металлического корпуса, биметаллических частей, сваренных с контактной точкой из серебряного сплава, токопроводящего кронштейна, изоляционной стойки, фиксированной контактной полосы и термостойкого кабеля. В случае аномальной работы, когда температура окружающей среды достигает заданного значения, биметаллические части срабатывают быстро, размыкают контактную точку и разрывают цепь. Когда устройство остывает до безопасной рабочей температуры, контактная точка автоматически замыкается и восстанавливает нормальную работу.
Технические характеристики термозащиты серии H20/H21
| Электрические параметры |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V макс. 16A |
| Температура срабатывания |
(30~150)±5°C; шаг 5°C |
| Температура восстановления |
2/3 от температуры срабатывания с допуском ±15°C. Температура восстановления также может быть предоставлена по требованию заказчика. |
| Срок службы |
10000 циклов |
| Сопротивление замкнутого контакта |
≤50mΩ |
| Сопротивление изоляции |
≥100mΩ |
| Электрическая прочность |
AC1500V/1мин без пробоя и перекрытия |
| Номер файла UL |
E487478 |
| Номер сертификата CQC |
CQC16002142880 |
| Номер сертификата TUV |
B160592241002 |
Размеры терморегулятора KSD9700
| Модель |
Корпус |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
Напряжение и ток |
Выводной провод |

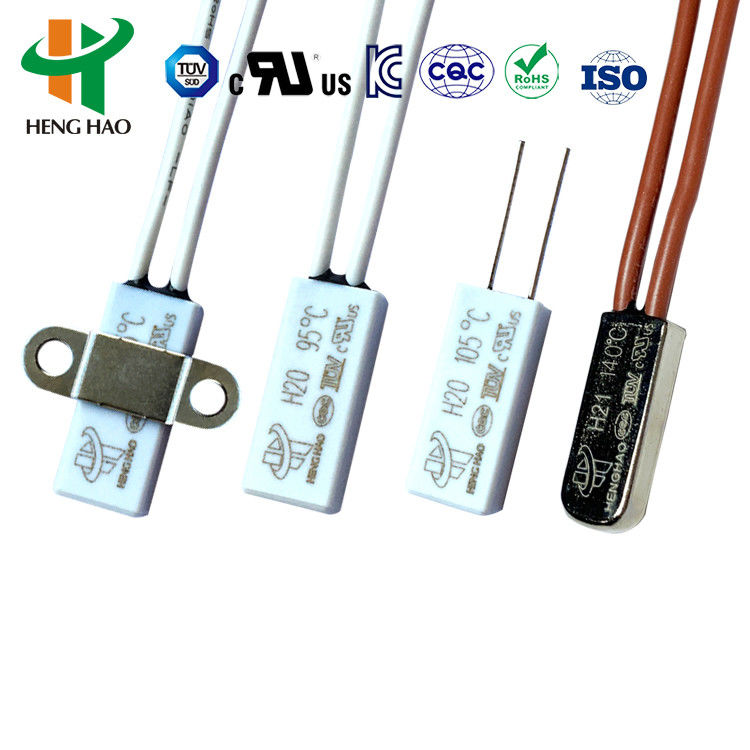

| H20 |
Пластик |
18.5 |
8 |
4 |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V макс. 10A |
#20 3135, конец 5мм полусрабатывание, длина 70мм, или по требованию заказчика |
| H21 |
Металл |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

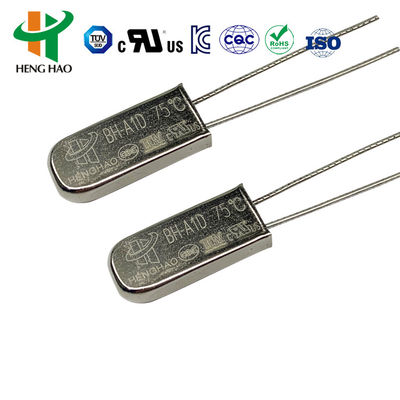

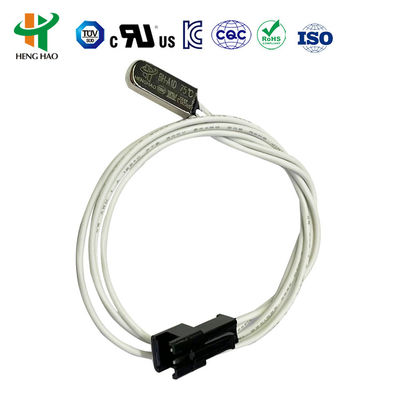

| BH-A1D |
Металл |
15 |
6.6 |
3.2 |
DC-12V макс. 12A; DC-24V макс. 10A; AC-125V макс. 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5мм полусрабатывание, длина 70мм, или по требованию заказчика |

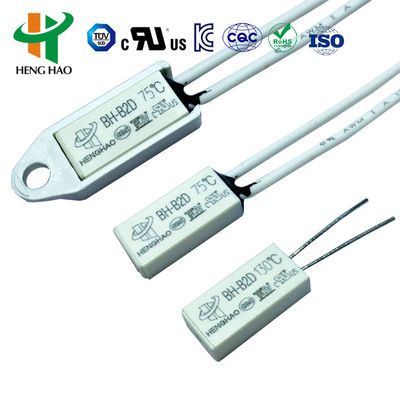

| BH-B2D |
Пластик |
15 |
7.1 |
3.8 |
- |
- |

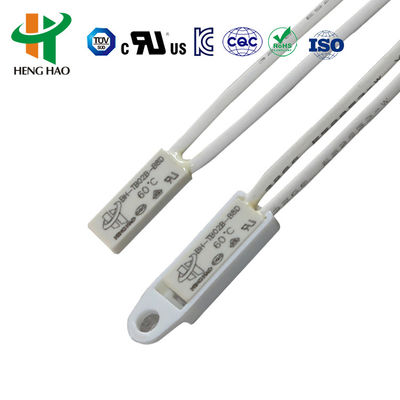

| BH-TB02B-B8D |
Пластик |
15 |
5.2 |
2.4 |
DC-12V макс. 4A; DC-24V макс. 3A; AC-125V макс. 3A; AC-250V макс. 2A |
3266-AWG24#, 3135-AWG24# или никелевая полоса обычно, длина 70 мм или по требованию заказчика |
Области применения термозащиты серии H20/H21
Серии H20 и H21 применимы для аккумуляторных батарей, балластов, массажеров, микродвигателей, трансформаторов, электроинструментов, нагревательных электроприборов и приборов.
Типы срабатывания
Тип с ручным сбросом
Компоненты для определения температуры состоят из биметаллической полосы. Когда температура достигает диапазона температуры срабатывания, она быстро срабатывает, и подвижный диск размыкается. Когда температура снижается до фиксированной точки температуры, контактная точка не может сброситься до тех пор, пока цепь не будет повторно подключена нажатием кнопки сброса. Затем контактные точки восстанавливаются, достигая цели подключения или отключения цепи и перезапуска цепи путем ручного сброса.
Важные примечания: 1. Этот тип термостата с ручным сбросом может сброситься при снижении температуры на 20°C после мгновенного срабатывания путем нажатия кнопки сброса. Рекомендуется усилие 4-6 Н; пожалуйста, не прилагайте чрезмерную силу. 2. Для обеспечения нормальной работы расстояние между кнопкой сброса и закрывающей крышкой должно быть не менее 20,4 мм.
Тип с автоматическим сбросом
Компоненты для определения температуры состоят из биметаллической полосы. Когда температура достигает диапазона температуры срабатывания, она быстро срабатывает, и подвижный диск размыкается. Когда температура снижается до фиксированной точки температуры, контактная точка может автоматически сброситься и начать работу.
Продукт имеет сертификаты UL, CQC, TUV и RoHS.

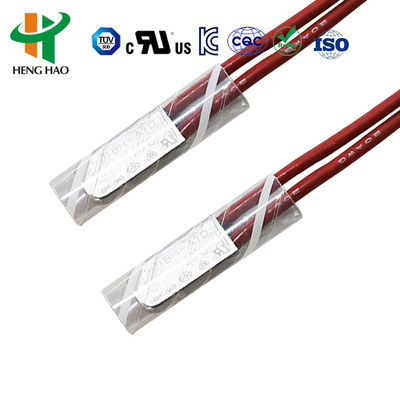

Изображения продукта
