Термостат KSD9700 Биметаллический термостат Снегативный термостат KSD9700
H21 H20.pdf
TB05-BB05D Контроллер температуры Принцип и структура
H20,H21 серийные универсальные и усовершенствованные защитные устройства с большим металлическим корпусом состоят из теплопроводящего металлического корпуса, биметаллических частей, сварных с точки соприкосновения серебряного сплава,проводящий кранВ случае аномальной работы вместе с повышением температуры окружающей среды до установленного значения,Биметаллические части быстро действуют.Когда устройство охлаждается до температуры для безопасной работы, точка контакта автоматически закрывается и восстанавливает нормальную работу.
ТБ05-BB8D Выключатели температуры Спецификация
| Электрическая номинация |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Открытая температура |
(30 ~ 150) ± 5°C; 5°C на шаг |
| Сбросить температуру |
2/3 от температуры действия с допустимым значениями ±15°C. Температура перезагрузки также может быть предоставлена в соответствии с требованиями заказчика. |
| Время службы |
10000 раз |
| Контактное сопротивление закрытия: |
≤ 50 мΩ |
| Сопротивление изоляции: |
≥ 100 мΩ |
| Электрическая мощность: |
- AC1500V/1min свободный от явлений сбоя и подсвечивания.
|
| UL Файл No |
E487478 |
| Сертификат CQC No |
CQC16002142880 - Ограничения по обязательствам |
| Сертификат TUV No |
B160592241002 |

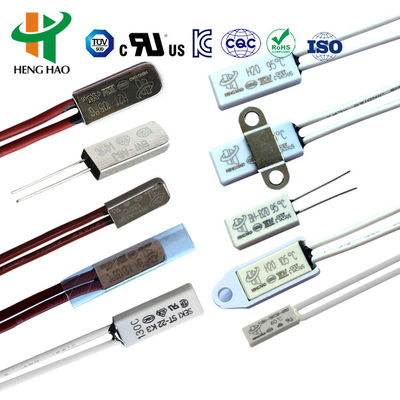

Теплозащитный прибор серии H20,H21s Размер
| Модель |
Дело |
Длина ((мм) |
ширина ((мм) |
Высота ((мм) |
Vol.&Current |
Свинцовый провод |
| H20 |
Из пластика |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, конец 5 мм
Половина триппинга, длина 70 мм, или в соответствии с требованиями клиента
|
| H21 |
Металл |
18.5 |
7.3 |
3.8 |
| H21 |
Металл |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |

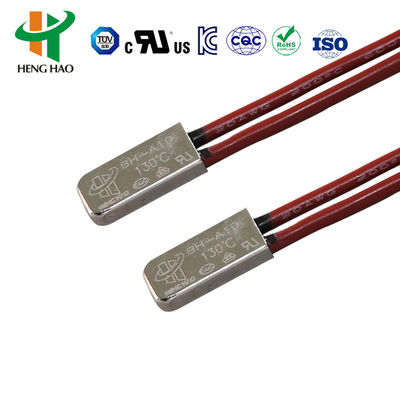

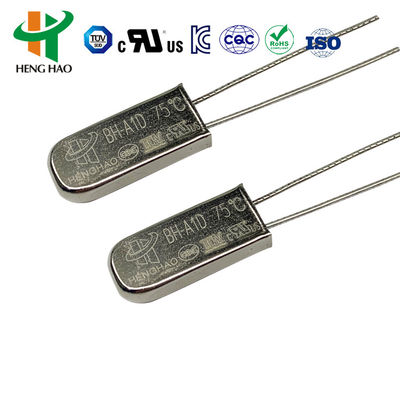

| BH-A1D |
Металл |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, конец 5 мм
Половина триппинга, длина 70 мм, или в соответствии с требованиями клиента
|

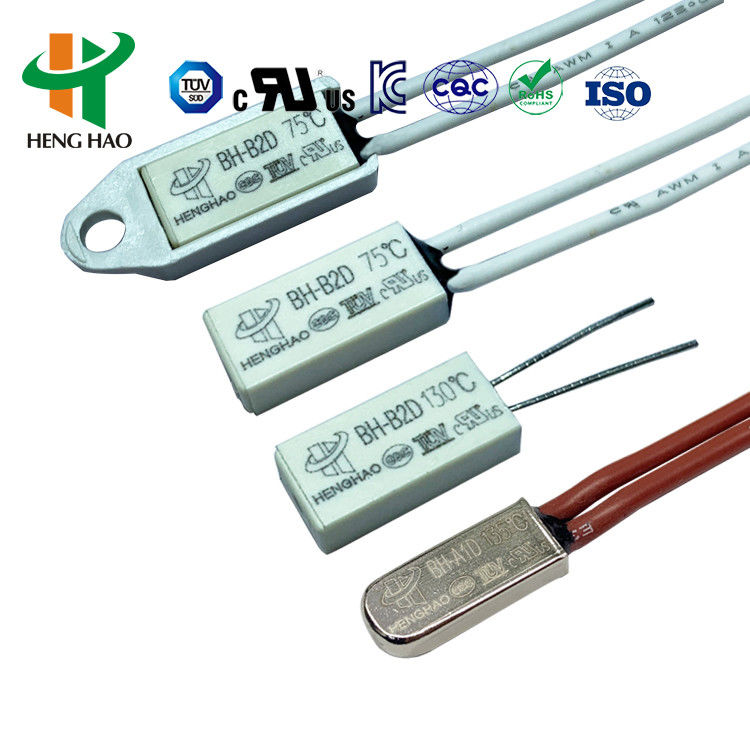

| BH-B2D |
Из пластика |
15 |
7.1 |
3.8 |

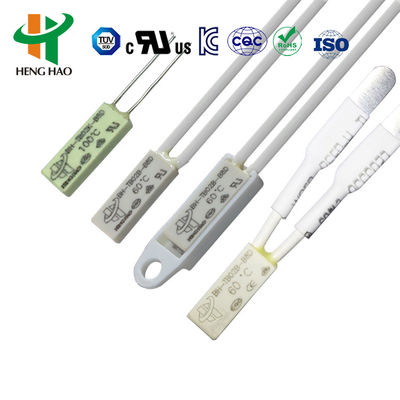

| BH-TB02B-B8D |
Из пластика |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# или никелевая лента обычно, длина 70 мм или в соответствии с требованиями клиента |
H20,H21Серийный защитник от температуры Применение
Серия H20, H21 применима к заряжаемым аккумуляторам, балласту, массажеру, микромотору, трансформатору, электрическим инструментам, теплоэлектрическим приборам и приборам и т.д.
3.1. Тип ручного перезагрузки: компоненты датчика температуры состоят из биметаллической ленты. Когда температура достигает диапазона температуры действия, она быстро прыгает, и подвижный диск отключается.Когда температура падает до фиксированной температуры, точка контакта не может быть восстановлена, пока не будет восстановлена схема, нажав кнопку перезагрузки.достижение цели подключения или отключения цепи и перезагрузки цепи путем ручной перезагрузки. (Любимое напоминание: 1. Этот тип термостата ручного сброса может сбросить температуру, когда температура снизится до 20 °C после быстрого действия, нажав кнопку сброса. И 4 ~ 6 Н будет рекомендовано;Пожалуйста, не используйте слишком много силы.Для обеспечения нормальной работы расстояние между кнопкой сброса и закрывающей крышкой должно быть не менее 20,4 мм.)
3.2. Тип ручного перезагрузки: компоненты датчика температуры состоят из биметаллической ленты. Когда температура достигает диапазона температуры действия, она быстро прыгает, и подвижный диск отключается.Когда температура падает до фиксированной температуры, точка контакта может автоматически перезагрузиться и начать работать.
Продукт UL,CQC,TUV и RoHS сертификации.
