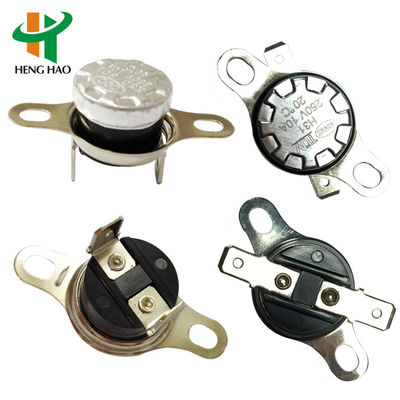

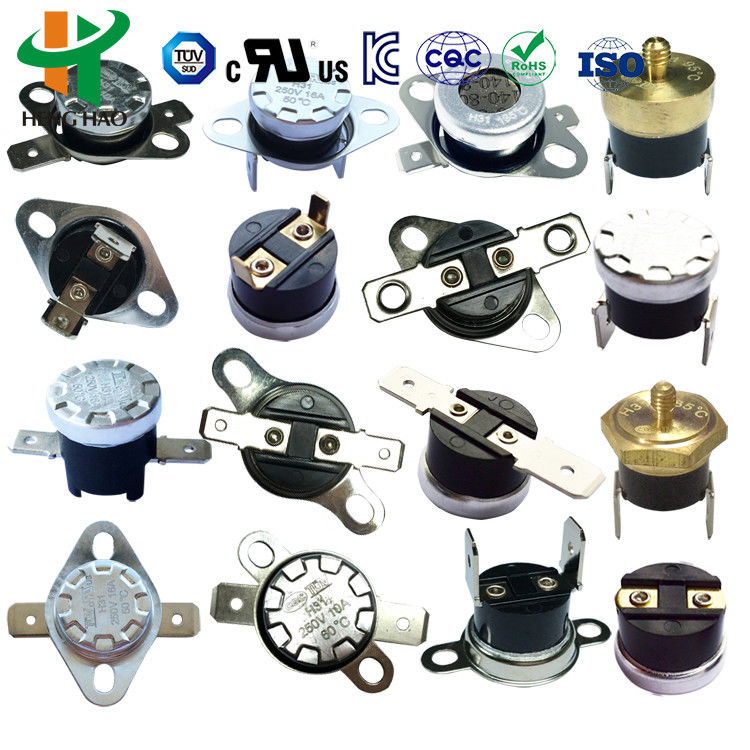

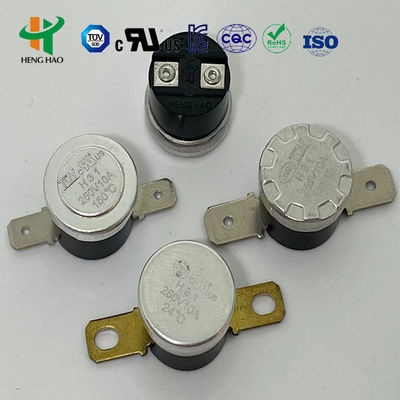

KSD301 Термостат, Термопредохранитель, Биметаллический термостат, Автоматический сброс, Термопредохранитель
Термостат KSD303 / Биметаллический термозащитный элемент / Термостат KSD302
1. Принцип и структура термозащиты KSD301(H31)
Термостат серии KSD работает по принципу биметаллических дисков, которые срабатывают при изменении температуры. Это срабатывание активирует внутренние контакты, либо размыкая, либо замыкая цепь. Основные характеристики включают фиксированные рабочие температуры, надежное срабатывание, минимальное перекрытие, длительный срок службы и снижение радиопомех.
2. Технические характеристики термостата KSD301 (H31)
- Электрические параметры: AC 125 В макс. 15 А; AC250 В 5 А 10 А 15 А макс. 16 А

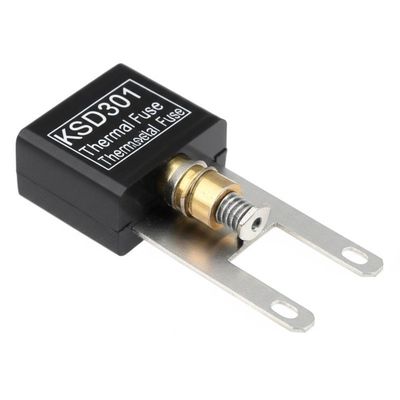

- Температура срабатывания: -10~300°C
- Разница температур восстановления и срабатывания: от 10 до 25°C (настраивается)
- Отклонение температуры: ±3/±5/±10°C (настраивается)
- Сопротивление цепи: ≤50mΩ (начальное значение)
- Сопротивление изоляции: ≥100mΩ (DC500V Нормальное состояние)
- Диэлектрическая прочность: AC50 Гц 1500 В/мин, без пробоя (Нормальное состояние)
- Срок службы: ≥100 000 операций
- Конфигурация контактов: Нормально замкнутый или разомкнутый

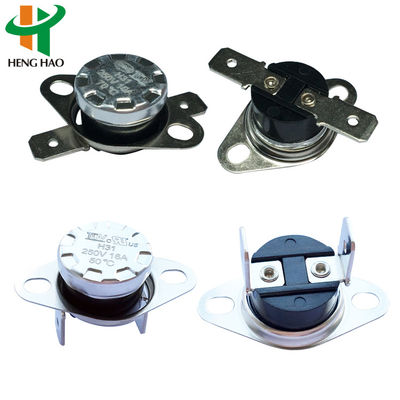

- Варианты монтажа: Подвижный или неподвижный кронштейн
- Типы клемм: Серия 187 (4,8×0,5 мм и 4,8×0,8 мм), серия 250 (6,3×0,8 мм)
- Угол клеммы: Изгиб 0-90° по желанию
- Материал корпуса: Пластик или керамика

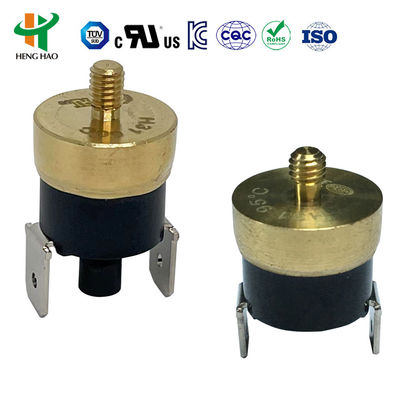

- Поверхность датчика температуры: Алюминиевый колпачок или медная головка
3. Автоматический сброс против ручного сброса
Тип с ручным сбросом: Использует биметаллическую полосу, которая отключается при заданной температуре. Требуется ручное нажатие кнопки для сброса после падения температуры на 20°C. Требуется усилие 4-6 Н для сброса. Требуется минимальный зазор 20,4 мм между кнопкой сброса и крышкой.
Тип с автоматическим сбросом: Автоматически повторно подключает цепь, когда температура падает до точки сброса, без ручного вмешательства.
4. Применение биметаллического термостата KSD301 (H31)
Широко используется для контроля температуры в бытовых приборах, включая кофеварки, тостеры, ламинаторы, электрические чайники, паровые пистолеты, утюги, обогреватели, микроволновые печи и диспенсеры для воды.
Настройки температуры открытия и сброса
Доступны пользовательские настройки температуры. Стандартные диапазоны температур автоматического сброса:
| Темп. открытия |
Темп. сброса |
Темп. открытия |
Темп. сброса |
Темп. открытия |
Темп. сброса |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
Сертификаты: одобрено UL, CQC, VDE и RoHS.
