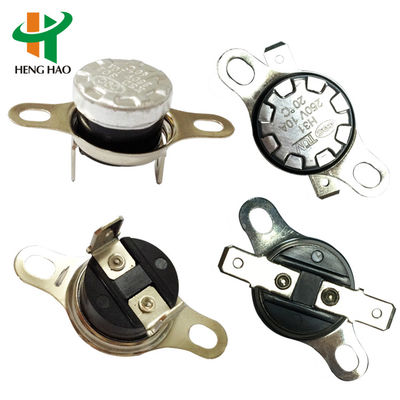

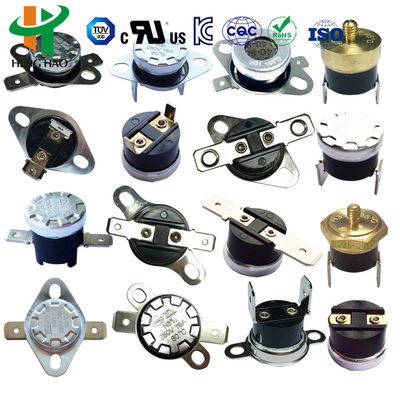

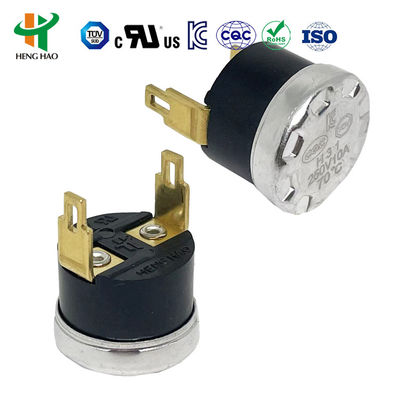

KSD301 Термостат, предохранитель температуры, контроллер, переключатель, ручной сброс
Термостат серии KSD работает по принципу биметаллических дисков, которые срабатывают при изменении температуры. Это срабатывание активирует внутренние контакты для размыкания или замыкания цепи. Основные характеристики включают фиксированную рабочую температуру, надежное срабатывание, минимальное перекрытие, длительный срок службы и низкие радиопомехи.
Технические характеристики
Напряжение и ток:
AC 125 В макс. 15 А; AC250 В 5 А 10 А 15 А макс. 16 А
Температура срабатывания:
0~250℃
Разница температур восстановления/срабатывания:
от 0 до 25 градусов (настраивается)
Отклонение температуры:
±3 / ±5 / ±10 градусов (настраивается)
Сопротивление цепи:
≤50mΩ (начальное значение)
Сопротивление изоляции:
AC50Hz 1500V/мин, без пробоя (Нормальное состояние)
Жизненный цикл:
≥100 000 операций
Тип контакта:
Нормально замкнутый или нормально разомкнутый
Монтажный кронштейн:
Перемещаемые или неподвижные варианты
Тип клеммы:
Серия 187 (4,8*0,5 мм, 4,8*0,8 мм) или серия 250 (6,3*0,8 мм)
Угол клеммы:
0~90°C опционально
Материал корпуса:
Пластик или керамика
Поверхность датчика температуры:

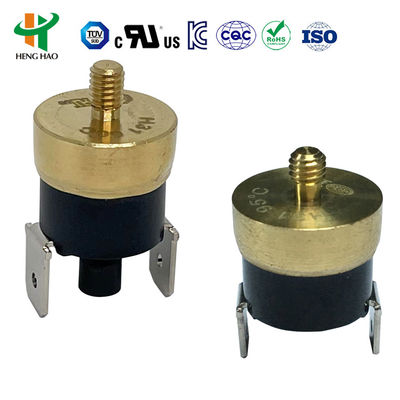

Алюминиевый колпачок или медная головка
Ручной сброс против автоматического сброса

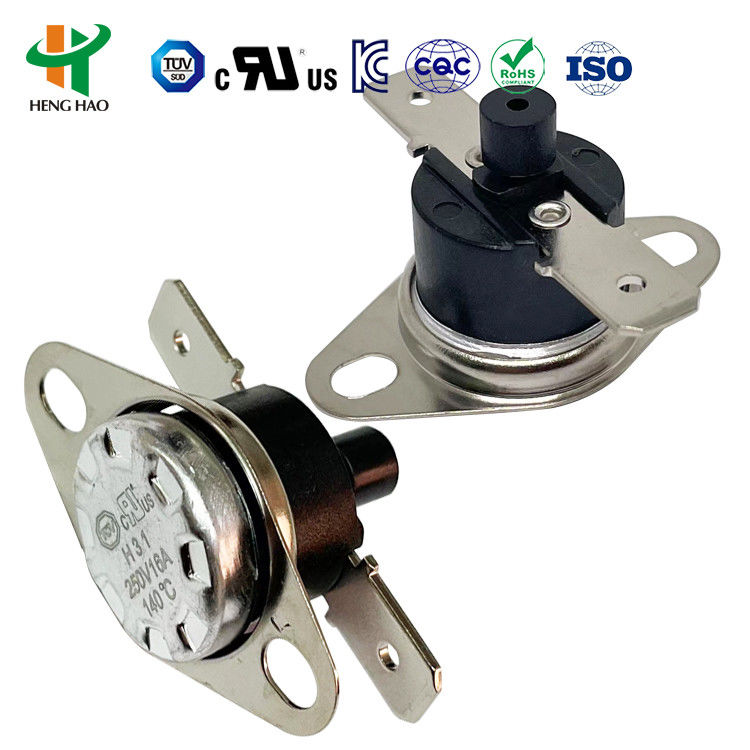

Тип с ручным сбросом
Когда температура достигает диапазона срабатывания, биметаллическая полоса срабатывает, чтобы разомкнуть цепь. Контакты остаются разомкнутыми до тех пор, пока не будет выполнен ручной сброс нажатием кнопки сброса (рекомендуется усилие 4-6 Н). Требуется снижение температуры на 20°C перед сбросом. Для правильной работы требуется минимальный зазор 20,4 мм между кнопкой сброса и крышкой.
Тип с автоматическим сбросом
Работа аналогична ручному сбросу, но автоматически переподключается, когда температура падает до точки сброса, не требуя ручного вмешательства.
Применение
Широко используется для контроля температуры в бытовых приборах, включая:
- Кофеварки
- Автоматические тостеры
- Ламинаторы
- Электрические чайники
- Паровые пистолеты
- Паровые утюги
- Ветровые обогреватели
- Микроволновые печи
- Диспенсеры для воды
Настройки температуры
| Температура открытия |
Температура сброса |
Температура открытия |
Температура сброса |
Температура открытия |
Температура сброса |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
Доступны пользовательские настройки температуры в соответствии с требованиями клиента.
Сертификаты
Этот продукт имеет сертификаты UL, CQC, TUV и RoHS.
