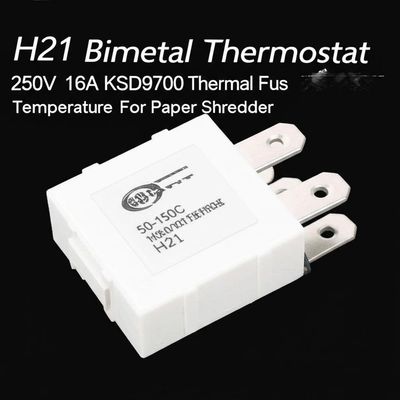

H21 Биметаллический термостат 250V 16A 50-150C KSD9700 Тепловой предохранитель
- 9700 термостат серииПринцип и структура
Серийные универсальные и усовершенствованные защитные устройства BW с большим металлическим корпусом состоят из теплопроводящего металлического корпуса, биметаллических частей, сварных с точки соприкосновения серебряного сплава, проводящей скобки,изоляционная фиксационная стойкаВ случае ненормальной работы, наряду с повышением температуры окружающей среды до установленного значения, биметаллические части выполняют быстрое действие,Открыть контактную точкуКогда устройство охлаждается до температуры, необходимой для безопасной работы, контактная точка автоматически закрывается и восстанавливает нормальную работу.
- 2. Теплозащитный прибор серии BWСпецификация
2.1.Тип переключателя: обычно закрыт, обычно открыт.
2.2.Рабочее напряжение / ток: AC250V / 5A; AC125V / 8A
2.3.Операционная температура: 40~150°C(один шаг на каждые 5°C)
2.4.Стандартная допустимость:+-3°C/+-5°C/+-7°C
2.5.Перезагрузка температуры: снижение рабочей температуры на 15-45°C
2.6.Контактное сопротивление закрытия:≤50 мΩ
2.7.Сопротивление изоляции:≥100 мΩ
2.8.Электрическая напряженность: AC1500V/1min без явлений сбоя и подсвечивания.
2.9.Срок службы: 10000 раз
- 3. Теплозащитный щит серии BWs Размер
|
Модель
|
Длина
|
ширина
|
Высокий
|
|
BW9700
|
20
|
7.3
|
3.8
|
- 4. Защитники от температуры серии BWПрименение
Серия BW применяется к заряжаемым аккумуляторам,балласт, массажный аппарат,двигатель,трансформатор,электрические инструменты,теплоэлектрические приборы и приборы и т.д.
|
Код
|
Открытая температура
|
Сбросить температуру
|
Код
|
Открытая температура
|
Сбросить температуру
|
|
045
|
45+4.5°C
|
≥33°C
|
105
|
105+5°C
|
75+15°C
|
|
050
|
50+5°C
|
≥ 35°C
|
110
|
110+5°C
|
75+15°C
|
|
055
|
55+5°C
|
42+6°C
|
115
|
115+5°C
|
80+15°C
|
|
060
|
60+5°C
|
45+8°C
|
120
|
120+5°C
|
85+15°C
|
|
065
|
65+5°C
|
48+10°C
|
125
|
125+5°C
|
85+15°C
|
|
070
|
70+5°C
|
50+12°C
|
130
|
130+5°C
|
90+15°C
|
|
075
|
75+5°C
|
53+14°C
|
135
|
135+5°C
|
95+15°C
|
|
080
|
80+5°C
|
55+15°C
|
140
|
140+5°C
|
100+15°C
|
|
085
|
85+5°C
|
60+15°C
|
145
|
145+5°C
|
100+15°C
|
|
090
|
90+5°C
|
65+15°C
|
150
|
150+5°C
|
105+15°C
|
|
095
|
95+5°C
|
70+15°C
|
155
|
155+5°C
|
110+15°C
|
|
100
|
100+5°C
|
70+15°C
|
|
|
|
Удостоверение продукции UL,CQC,VDE и RoHS.
