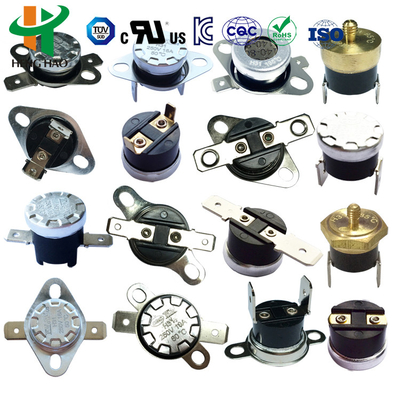

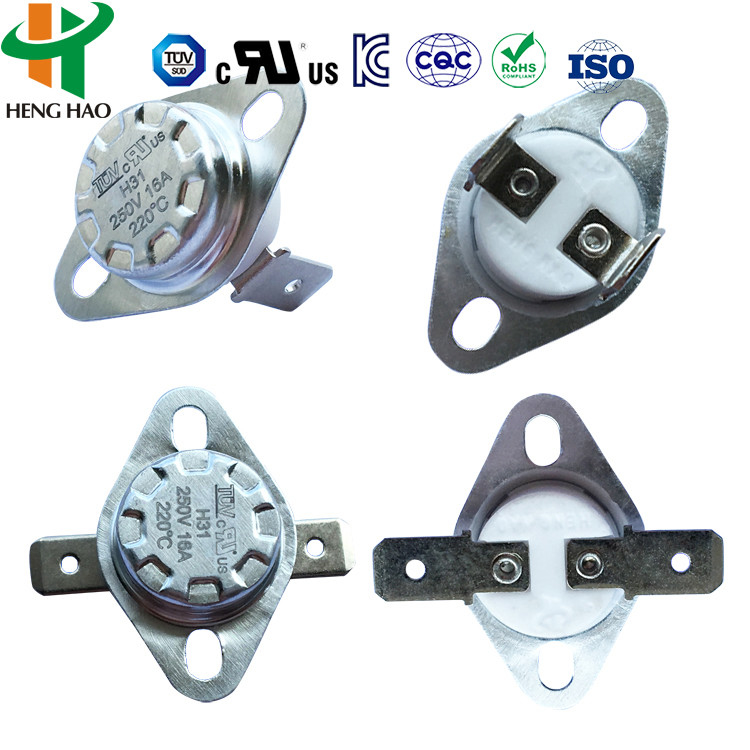

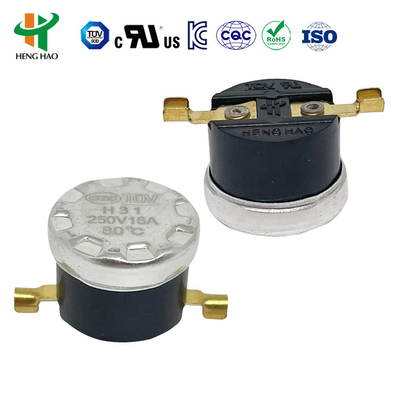

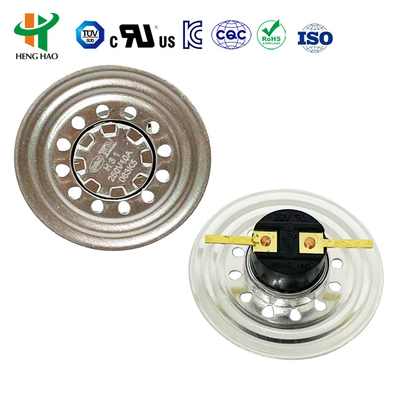

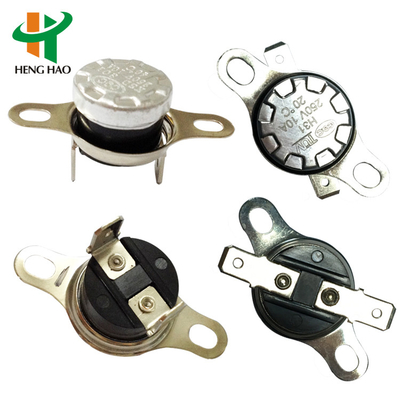

КСД301 термостат/биметаллическая термозащита/Защита от перегрева KSD301
Защита от перегрева KSD301'сПринцип и структура
Основной принцип термостата серии KSD заключается в том, что одной из функций биметаллических дисков является мгновенное действие при изменении температуры измерения.Мгновенное действие диска может привести к действию контактов через внутреннюю структуру, а затем, наконец, вызвать включение или выключение цепи.Основными характеристиками являются фиксация рабочей температуры, надежное мгновенное действие, меньшее количество искр, более длительный срок службы и меньше радиопомех.
КСД301термостат'сСпецификация
| Напряжение и ток |
125 В переменного тока, макс. 15 А;250 В переменного тока 5 А 10 А 15 А макс. 16 А |
| ДействиеТемпература |
0~250℃ |
| Восстановление и разность температур действия |
От 0 до 25 градусов или по запросу клиента. |
| Отклонение температуры: |
±3/±5/±10 градусов или по запросу клиента |
| Сопротивление цепи |
≤50 мОм (начальное значение) |
| Сопротивление изоляции |
AC50Гц 1500В/мин, без пробоя (нормальное состояние) |
| Жизненный цикл |
≥100000 раз |
| Тип контакта |
Нормально закрытый или Нормально открытый |
| Два вида монтажного кронштейна |
движимый или недвижимый |
| Тип терминала |
а.Тип терминала: серия 187 4,8*0,5 мм и 4,8*0,8 мм, серия 250 6,3*0,8 мм
б.Угол клеммы: угол изгиба: 0 ~ 90 ° C опционально
|
| Дом |
пластик или керамика. |
| Лицевая сторона датчика температуры |
алюминиевый колпачок или медная головка. |
КSD301Разница между типом автоматического сброса и типом ручного сброса

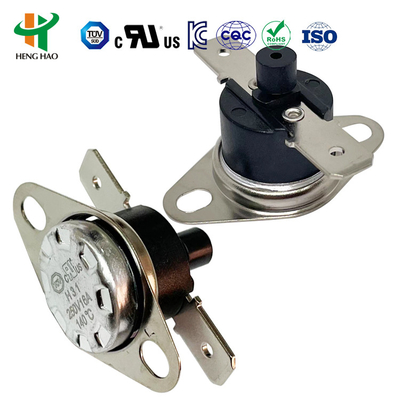

3.1.Тип ручного сброса: Компоненты измерения температуры состоят из биметаллической полосы.Когда температура достигнет диапазона температур действия, она быстро подскочит, и подвижный диск отключится.Когда температура снижается до фиксированной температурной точки, точка контакта не может быть сброшена до повторного подключения цепи путем нажатия кнопки сброса.А затем точки контакта восстанавливаются, достигая цели подключения или отключения цепи и перезапуска цепи путем ручного сброса.(Напоминание: 1. Этот тип термостата с ручным сбросом можно сбросить, когда температура снизится на 20 °C после мгновенного действия, нажав кнопку сброса. Рекомендуется усилие 4–6 Н; не прилагайте слишком много усилий. 2. Для обеспечения нормальной работы расстояние между кнопкой сброса и закрытой крышкой не должно быть менее 20,4 мм.
3.2.Тип ручного сброса: Компоненты измерения температуры состоят из биметаллической полосы.Когда температура достигнет диапазона температур действия, она быстро подскочит, и подвижный диск отключится.Когда температура снижается до фиксированной температуры, точка контакта может автоматически сбросить настройки и начать работать.
КСД301биметаллический термостат'Приложение
Он используется для контроля температуры в бытовых электроприборах и широко применяется в кофейниках,автоматические тостеры, ламинаторы,электрические горшки для воды,паровые пушки, паровые утюги, ветрогрелки,микроволновые печи, диспенсеры для воды и т. д.
| Открытая темп. |
Сбросить темп. |
Открытая темп. |
Сбросить темп. |
Открытая темп. |
Сбросить темп. |
| -20℃+-5℃ |
5℃+-5℃ |
95℃+-5℃ |
80℃+-5℃ |
205℃+-5℃ |
175℃+-10℃ |
| -15℃+-5℃ |
5℃+-5℃ |
100℃+-5℃ |
80℃+-10℃ |
210℃+-5℃ |
180℃+-10℃ |
| -10℃+-5℃ |
5℃+-5℃ |
105℃+-5℃ |
85℃+-10℃ |
215℃+-5℃ |
185℃+-10℃ |
| 0℃+-5℃ |
-10℃+-5℃ |
110℃+-5℃ |
90℃+-10℃ |
220℃+-5℃ |
190℃+-10℃ |
| 5℃+-5С |
-5℃+-5℃ |
115℃+-5℃ |
95℃+-10℃ |
225℃+-5℃ |
195℃+-10℃ |
| 10℃+-5℃ |
0℃+-5℃ |
120℃+-5℃ |
100℃+-10℃ |
230℃+-5℃ |
200℃+-10℃ |
| 15℃+-5℃ |
5℃+-5℃ |
125℃+-5℃ |
105℃+-10℃ |
235℃+-5℃ |
205℃+-10℃ |
| 20℃+-5℃ |
5℃+-5℃ |
130℃+-5℃ |
110℃+-10℃ |
240℃+-5℃ |
210℃+-10℃ |
| 25℃+-5℃ |
10℃+-5℃ |
135℃+-5℃ |
115℃+-10℃ |
245℃+-5℃ |
215℃+-10℃ |
| 30℃+-5℃ |
15℃+-5℃ |
140℃+-5℃ |
120℃+-10℃ |
250℃+-5℃ |
220℃+-10℃ |
| 35℃+-5℃ |
20℃+-5℃ |
145℃+-5℃ |
125℃+-10℃ |
255℃+-5℃ |
225℃+-10℃ |
| 40℃+-5℃ |
25℃+-5℃ |
150℃+-5℃ |
130℃+-10℃ |
260℃+-5℃ |
230℃+-10℃ |
| 45℃+-5℃ |
30℃+-5℃ |
155℃+-5℃ |
130℃+-10℃ |
265℃+-5℃ |
235℃+-10℃ |
| 50℃+-5℃ |
35℃+-5℃ |
160℃+-5℃ |
135℃+-10℃ |
270℃+-5℃ |
240℃+-10℃ |
| 55℃+-5℃ |
40℃+-5℃ |
165℃+-5℃ |
140℃+-10℃ |
275℃+-5℃ |
245℃+-10℃ |
| 60℃+-5℃ |
45℃+-5℃ |
170℃+-5℃ |
145℃+-10℃ |
280℃+-5℃ |
250℃+-10℃ |
| 65℃+-5℃ |
50℃+-5℃ |
175℃+-5℃ |
150℃+-10℃ |
285℃+-5℃ |
255℃+-10℃ |
| 70℃+-5℃ |
55℃+-5℃ |
180℃+-5℃ |
155℃+-10℃ |
290℃+-5℃ |
260℃+-10℃ |
| 75℃+-5℃ |
60℃+-5℃ |
185℃+-5℃ |
155℃+-10℃ |
295℃+-5℃ |
265℃+-10℃ |
| 80℃+-5℃ |
65℃+-5℃ |
190℃+-5℃ |
160℃+-10℃ |
300℃+-5℃ |
270℃+-10℃ |
| 85℃+-5℃ |
70℃+-5℃ |
195℃+-5℃ |
165℃+-10℃ |
Или по запросу клиента |
| 90℃+-5℃ |
75℃+-5℃ |
200℃+-5℃ |
170℃+-10℃ |
Сертификация продукта UL, CQC, TUV и RoHS.
