Термопредохранитель с автоматическим сбросом, температурный диапазон 50-150 ℃, жизненный цикл 10000 и большой термопротектор металлического корпуса
Универсальные и улучшенные защитные устройства серии H20, H21 с большим металлическим корпусом состоят из теплопроводного металлического корпуса, биметаллических частей, сваренных с контактной точкой из серебряного сплава, проводящего кронштейна, стойки для фиксации изоляции, фиксированной контактной планки и термостойкого кабеля. В случае нештатной работы, когда температура окружающей среды повышается до заданного значения, биметаллические детали совершают быстрое действие, размыкают точку контакта и размыкают цепь. Когда устройство остывает до безопасной рабочей температуры, точка контакта автоматически закрывается для восстановления нормальной работы.
Технические характеристики термозащиты серий H20, H21
| Электрические характеристики |
DC-12В макс. 12А; DC-24В макс. 10А; AC-125В макс 8А; AC-250В макс. 16А |
| Открытая температура |
(30~150)±5°С; 5°C на шаг |
| Сбросить температуру |
2/3 рабочей температуры с допуском ±15°C. Температура сброса также может быть предоставлена в соответствии с требованиями клиентов. |
| Время жизни |
10000 раз |
| Сопротивление замыкания контактов |
≤50 мОм |
| Сопротивление изоляции |
≥100 мОм |
| Электрическая прочность |
1500 В переменного тока/1 мин, без явлений пробоя и пробоя |
| Номер файла UL |
E487478 |
| Сертификат CQC № |
CQC16002142880 |
| Сертификат TUV № |
B160592241002 |
Размеры термозащиты серий H20, H21
| Модель |
Случай |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
Напряжение и ток |
Свинцовый провод |
| H20 |
Пластик |
18,5 |
8 |
4 |
DC-12В макс. 12А; DC-24В макс. 10А; AC-125В макс 8А; AC-250В макс. 10А |
№ 20 3135, конец 5 мм, полуспуск, длина 70 мм или по требованию заказчика. |
| H21 |
Металл |
18,5 |
7.3 |
3,8 |
|
|
| H21 |
Металл |
20 |
8 |
4 |
250 В переменного тока, 20 А |
|

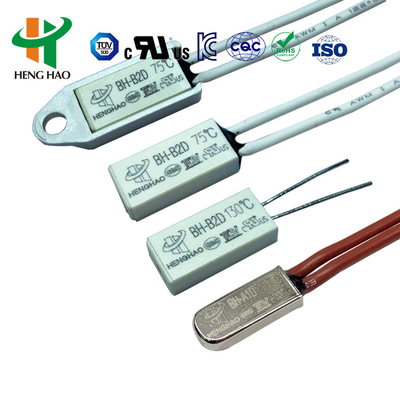

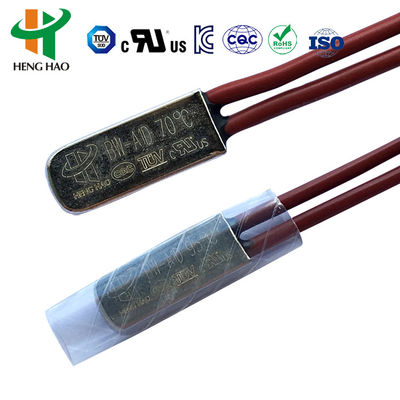

| БХ-А1Д |
Металл |
15 |
6.6 |
3.2 |
DC-12В макс. 12А; DC-24В макс. 10А; AC-125В макс 8А; AC-250В |
№ 20 3135, № 22 3266, № 22 3135, конец 5 мм, половина срабатывания, длина 70 мм или по требованию заказчика. |

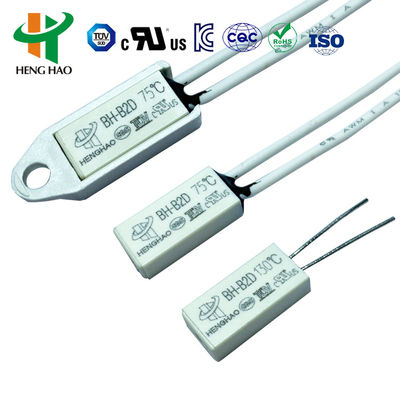

| БХ-Б2Д |
Пластик |
15 |
7.1 |
3,8 |
|
|

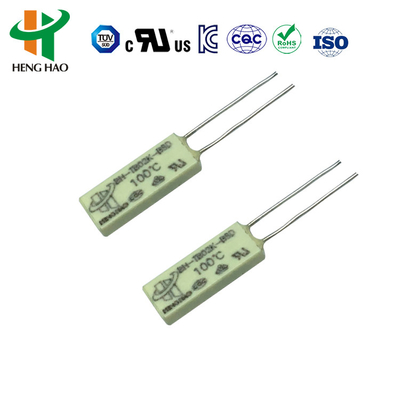

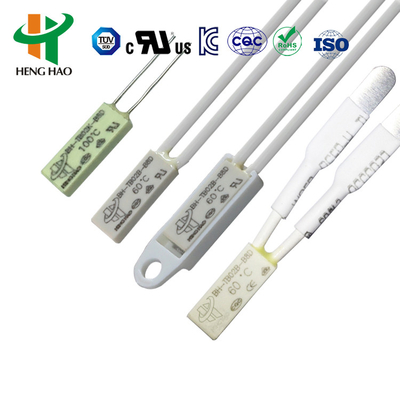

| BH-TB02B-B8D |
Пластик |
15 |
5.2 |
2.4 |
DC-12В макс. 4А; DC-24В макс. 3А; AC-125В макс. 3А; AC-250В макс. 2А |
3266-AWG24#, 3135-AWG24# или никелевая полоса обычно длиной 70 мм или по требованию заказчика. |
Применение термозащитных устройств серии H20, H21
Серии H20, H21 применимы к аккумуляторным батареям, балластам, массажерам, микродвигателям, трансформаторам, электроинструментам, теплоэлектроприборам и инструментам.
Тип ручного сброса
Компоненты измерения температуры состоят из биметаллической полосы. Когда температура достигнет диапазона температур действия, она быстро подскочит, и подвижный диск отключится. Когда температура снижается до фиксированной температурной точки, точка контакта не может быть сброшена до повторного подключения цепи путем нажатия кнопки сброса. Затем точки контакта восстанавливаются, достигая цели подключения или отключения цепи и перезапуска цепи путем ручного сброса.
- Этот тип термостата с ручным сбросом можно сбросить, когда температура снизится на 20°C после мгновенного действия, нажав кнопку сброса (рекомендуется усилие 4–6 Н; избегайте чрезмерной силы).
- Для обеспечения нормальной работы расстояние между кнопкой сброса и закрытой крышкой не должно быть менее 20,4 мм.
Продукт имеет сертификаты UL, CQC, TUV и RoHS.
