Подробная информация о продукте:
|
Тип: | Действие переключателя щелчковое | Применение: | свет, мотор, насос |
---|---|---|---|
Тип поставщика: | Первоначальный изготовитель | Перекрестная ссылка: | 17amc |
Средства массовой информации доступные: | схема данных, фото, EDA/CAD моделирует | Бренд: | термальный протектор |
Особенность установки: | Задняя часть или фронт панели | Размер/размер: | 21*10.5*5.6mm |
Рабочая температура: | 50-180 centigrate степени | Оценка напряжения тока - AC: | 250 |
Напряжение тока: | 24 | 240V | Электрическая оценка и течения: | AC-125V 15A; AC-250V 10A; DC-16V 20A |
Диапазон температур: | 50-180 степень Градуса цельсия | жизнь цикл: | 10000 раз |
Переустановленный тип: | Автоматически переустановленный | Порт: | любой порт от Шэньчжэня |
Высокий свет: | термальный переключатель выреза 15A,Термальный переключатель выреза 17AM,Термостат возврата вручную PTC |

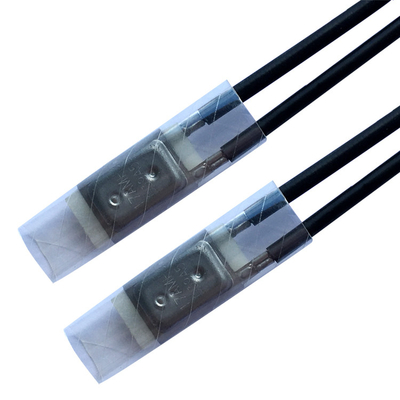

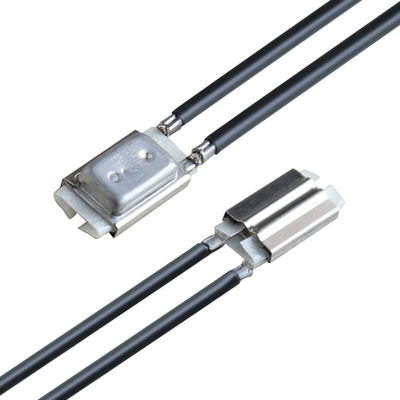

Термостат 17AMH термальный протектор/17AMH
Принцип и структура термостата 17AMH
17AMH избытк-настоящий термальный протектор с компактным дизайном, быстрый и точное действие, мы можем заклепать разные виды руководств согласно требованиям к клиентов.
Теплозащита 17AMH+ PTC, в 17AMH термальный протектор на основании нагревающего элемента PTC установлен внутрь, должный к электрической работе не нормальна, причиняет окружающую температуру, когда достигаемости жары отключают протектор температуры, биметаллической пластинки действие скачки быстро, делает 2 с контакта, для того чтобы отрезать с цепи. Пока в то же время должный к сломленному пункту касания на напряжении тока приложенном к нагревающим элементам PTC, произведите достаточную жару для того чтобы держать биметаллическую пластинку для того чтобы продолжать поскакать, только когда отрезать электропитание может контактировать закрытие.
оценка 1.1.Electrical и течения: AC-125V 15A; AC-250V 10A, DC-16V 20A
жизненные циклы 1.2.Contact: AC-125V 15A, AC-250V 10A больше чем 10 000 циклов; AC-125V 5A больше чем 100 000 циклов
диапазон температур 1.3.Operating: 50-180°C
допуск 1.4.Temperature: +-2°C, +-3°C, +-5°C
температура 1.5.Reset: 10~45 градусов в спаде температуры.
времена 1.6.Working: Над 10000 раз
syste 1.7.Code
17AM XXX A/B 5 A, B, C, D ........... Z
(17AMH): Число серии продукта
(XXX): Отключение с температуры в коде °C
(A/B): : Терминалы в таком же направлении/b: Терминалы в противоположном направлении
(5): С кода допуска температуры
(A, B, C, D ........... Z): Разный вид прошивочного провода
1.8.Trip с температуры в °CCode
°C градусов |
Код |
°C градусов |
Код |
°C градусов |
Код |
°C градусов |
Код |
°C 55 |
018 |
°C 90 |
025 |
°C 125 |
032 |
°C 160 |
039 |
°C 60 |
019 |
°C 95 |
026 |
°C 130 |
033 |
°C 165 |
040 |
°C 65 |
020 |
°C 100 |
027 |
°C 135 |
034 |
°C 170 |
041 |
°C 70 |
021 |
°C 105 |
028 |
°C 140 |
035 |
°C 175 |
042 |
°C 75 |
022 |
°C 110 |
029 |
°C 145 |
036 |
°C 180 |
043 |
°C 80 |
023 |
°C 115 |
030 |
°C 150 |
037 |
|
|
°C 85 |
024 |
°C 120 |
031 |
°C 155 |
038 |
|
|
Термальный протектор 17AM применим ко всем видам мотора, комментатора для люминесцентной лампы, трансформатора, ламинатора, ламп и освещения, трансформаторов, машины запечатывания крышки & несколько из бытовых приборов
UL продукта, CQC, VDE и утверждение аттестации RoHS.

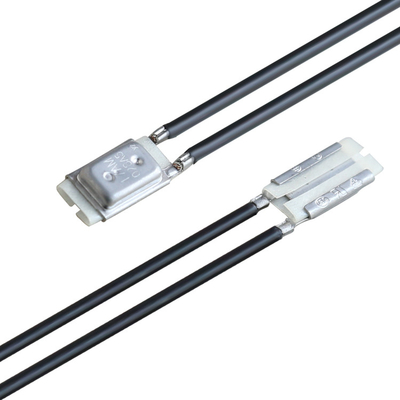

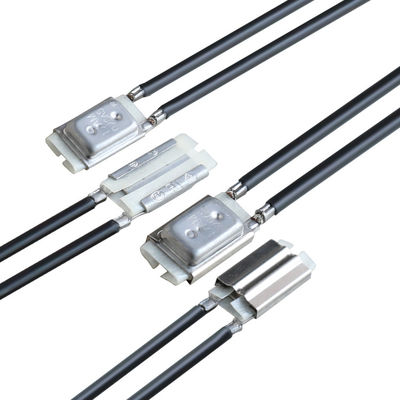

KLIXON протектор 7AM/17AM SENSATA термальный
1. принцип и структура протектора KLIXON 17AM
Работы протектора KLIXON 17AM термальные: настоящий через биметалл KLIXON и 2 контакта, когда прибор не будет работать как следует, так, что температура окружающей среды или течение будут слишком высоки, для защиты прибора когда температура избежания жары, биметаллический тростник было быстрым действием, так отрезка с цепи. Когда температура упала для того чтобы переустановить температуру, KLIXON? Биметаллические весны и быстро закрытый.
2. Применение термального протектора KLIXON 17AM
Теплозащита 17AM соответствующая для широкого диапазона применений, надежного представления. Крошечное, быстроподвижное, горячее мобильное устройство. В поле технологии теплозащиты, оно широко используемое для защиты компонентов. Для моторов, насосов, трансформаторов, освещения, оборудования и подобной электрической сверх-температуры приборов…, или теплозащиты.
3. Спецификация термального протектора 17AM
большое количество спецификаций температуры, 60 ℃ ℃… 160 + - ℃ 5 (каждая спецификация ℃one 5)
Емкость контакта: 9A/250 v - AC, 22A/115 v - AC….
имейте температуру датчика и настоящее проведение действия двойника
Раковина нержавеющей стали с вкладышем, для подавляющего большинства процесса Chak-погружения
согласно спецификациям и потребностям клиента разнообразие заклепывая длины провода
Размер продукта: 23 x 10 x 4.6mm
4. Код продукта и температура сравнивают лист. 5. рисовать продукта
Код 17AM и открытый temp. сравните лист |
|
℃ ± 5 допуска температуры |
|
Код никакой |
Открытая температура |
17AM020A5 |
65℃+-5℃ |
17AM021A5 |
70℃+-5℃ |
17AM022A5 |
75℃+-5℃ |
17AM023A5 |
80℃+-5℃ |
17AM024A5 |
85℃+-5℃ |
17AM025A5 |
90℃+-5℃ |
17AM026A5 |
95℃+-5℃ |
17AM027A5 |
100℃+-5℃ |
17AM028A5 |
105℃+-5℃ |
17AM029A5 |
110℃+-5℃ |
17AM030A5 |
115℃+-5℃ |
17AM031A5 |
120℃+-5℃ |
17AM032A5 |
125℃+-5℃ |
17AM033A5 |
130℃+-5℃ |
17AM034A5 |
135℃+-5℃ |
17AM035A5 |
140℃+-5℃ |
17AM036A5 |
145℃+-5℃ |
17AM037A5 |
150℃+-5℃ |
